Hace muchos años, un profesor me contó la famosa historia del bolígrafo espacial.
Los americanos, decía, habían invertido tiempo y dinero en desarrollar un bolígrafo capaz de funcionar en el espacio. Los rusos habían encontrado una solución mucho más sencilla:
usaron un lápiz.
La historia me pareció brillante. Con los años descubrí que era un mito y que la realidad era bastante más compleja. Los lápices también tenían problemas en una nave espacial y el famoso Space Pen tenía sentido.
Pero la enseñanza se me quedó grabada:
antes de complicar una solución, busca una más sencilla.
Muchos años después estaba en el taller haciendo una de esas cosas que para mí son casi magia: puliendo tornillos.
En un momento dado quise tomar unas notas. Cogí mi libreta y, yo ingenuo, intenté escribir con un boli.
No conseguí terminar ni la primera palabra.
La punta se había llenado de partículas del pulido y la pequeña bola que transporta la tinta se había atascado.
Entonces me di cuenta de una tontería:
un herrero no escribe con boli.
Empecé a recordar todos los talleres por los que había pasado.
Lápices, rotuladores, marcadores, puntas de trazar… pero pocos bolígrafos.
Y entendí por qué.
El boli es una herramienta fantástica, pero necesita que una pequeña bola gire libremente con bastante precisión. En un entorno lleno de polvo, abrasivo, grasa y partículas metálicas, esa virtud se convierte en una debilidad.
El lápiz es mucho más bruto.
Si se rompe, le sacas punta y continúa funcionando.
Y ahí entendí algo que completaba la historia que me contó aquel profesor.
No se trata de que el lápiz sea mejor que el boli.
No existe la mejor herramienta fuera de su contexto.
Una solución puede ser perfecta en una oficina, problemática en un taller y peligrosa en una nave espacial.
A veces la ingeniería no consiste en diseñar algo más sofisticado.
Consiste en entender suficientemente bien el problema como para saber qué herramienta necesita realmente.
Quizá por eso aquella historia falsa que me contó un profesor terminó enseñándome dos cosas distintas.
La primera la entendí aquel día:
no compliques una solución innecesariamente.
La segunda necesité años de taller y un bolígrafo atascado para entenderla:
antes de decidir cuál es la mejor solución, mira dónde tiene que funcionar.
Porque un lápiz no ganó al bolígrafo en el espacio.
Pero después de tantos años entre máquinas, polvo y metal, hay algo de lo que sí estoy bastante convencido:
un herrero no escribe con boli.
Y entonces apareció la ironía.
Las partículas del pulido habían atascado la bola del boli.
Y allí estaba yo, intentando tomar notas sobre materiales, pellets y partículas, mientras unas simples partículas me impedían escribir.
Yo, pensando en partículas, y las partículas pensando por mí.
Parece un sinsentido, pero quizá ahí está la lección.
Podemos pasarnos años estudiando materiales, máquinas y procesos cada vez más complejos y seguir tropezando con las cosas más sencillas.
Como metáfora para Pellet Thinking, funciona muy bien porque contrapone dos formas de afrontar problemas:
El boli de 5 colores vs. el lápiz con goma
El boli de 5 colores parece superior: tiene más funciones, más posibilidades, más tecnología. Puedes elegir negro, azul, rojo, verde, cambiar de color con un clic. Es una herramienta más compleja.
Pero tiene un problema fundamental: si te equivocas, no puedes borrar.
El lápiz con goma parece mucho más simple. Solo escribe en un color, se desgasta y necesita que le saques punta. Pero incorpora algo mucho más importante: te permite equivocarte, borrar y volver a intentarlo.
Ahí hay una idea fundamental:
Una herramienta no es mejor porque pueda hacer más cosas, sino porque te permite resolver mejor el problema real.
Y todavía lo conecto más con mi filosofía:
Boli de 5 colores = optimizar antes de entender. Lápiz con goma = probar, equivocarse, corregir y aprender.
El boli representa una solución sofisticada diseñada desde las prestaciones. El lápiz representa una solución diseñada alrededor del proceso de aprendizaje.
Incluso puedo llevarlo a ingeniería:
No diseñes primero la máquina perfecta. Diseña primero una máquina que te permita descubrir cómo debe ser la máquina perfecta.
Eso encaja especialmente bien con prototipado, fabricación aditiva y desarrollo de producto: la capacidad de iterar barato y rápido puede tener más valor que disponer de muchas capacidades desde el principio.

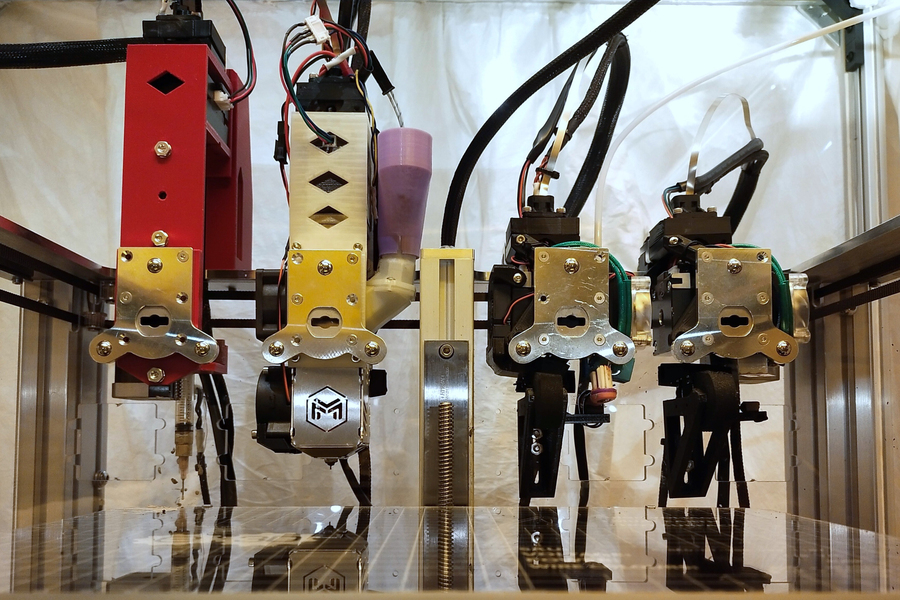

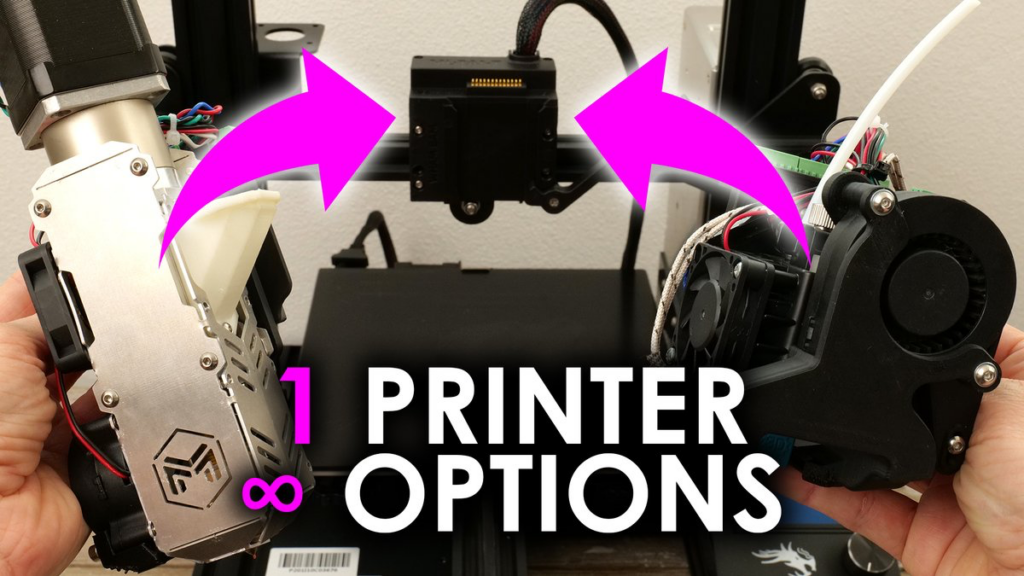

El boli de 5 colores es el toolchanger
La metáfora del boli de 5 colores funciona muy bien para explicar un toolchanger, especialmente en este libro porque convierte algo técnico en una imagen que cualquiera entiende.
Un toolchanger es como un boli de 5 colores.
No necesitas cinco bolígrafos distintos: tienes una sola herramienta y eliges qué color usar en cada momento.
En fabricación ocurre lo mismo: una máquina puede cambiar de herramienta durante el proceso. Puede depositar plástico, cambiar a otro material, mecanizar una superficie, medir una pieza o realizar otra operación.
La máquina es la misma. Lo que cambia es la herramienta.
Y además me sirve para introducir una idea más fundamental:
Boli multicolor → toolchanger → fabricación híbrida.
Solo haría una precisión técnica: el boli de 5 colores es una buena analogía funcional, pero no es literalmente un toolchanger, porque las cinco puntas ya están integradas y no hay intercambio físico de herramientas. Se parece incluso más a un sistema multiherramienta seleccionable. Pero divulgativamente, la comparación es excelente.
El lapiz con goma es pellet thinking
Sí. Y creo que el lápiz con goma representa “Pellet Thinking” incluso mejor que el boli de 5 colores representa el toolchanger.
La idea fundamental está en que el lápiz no es solo una herramienta para escribir. Alguien añadió una segunda función en el extremo contrario aprovechando un objeto que ya existía.
Eso es Pellet Thinking:
No preguntarte solo “¿cómo mejoro esta herramienta?”, sino “¿qué más podría hacer aprovechando lo que ya tengo?”
El lápiz escribe. La goma borra. Juntos crean una herramienta que permite hacer + corregir sin cambiar de objeto.
Y puedes construir una colección de objetos cotidianos para explicar conceptos industriales:
Impresora de papel → 2D; impresora 3D → capas; robot → libertad espacial.
Aquí esta incluso el lenguaje visual de todo el libro: empezar cada concepto complejo con un objeto que cualquiera haya tenido en las manos y después revelar la tecnología industrial que hay detrás.
Y hay una frase que encaja especialmente bien con Pellet Thinking:
“Antes de inventar una máquina nueva, mira el otro extremo del lápiz.”
LOM (Laminated Object Manufacturing): Capas de papel o plástico cortadas. [1]
Las claves son: ¿Qué tipo de pieza deseas crear?
¿Necesitas que sea flexible, resistente o muy detallada?
¿Cuál es tu presupuesto aproximado?
Has dicho: extrusión de polvo?
Sí, la extrusión de polvo es una tecnología real y emergente en la impresión 3D. Rompe la regla tradicional de que el material extruido debe venir estrictamente en un carrete de filamento plástico. [1, 2, 3]

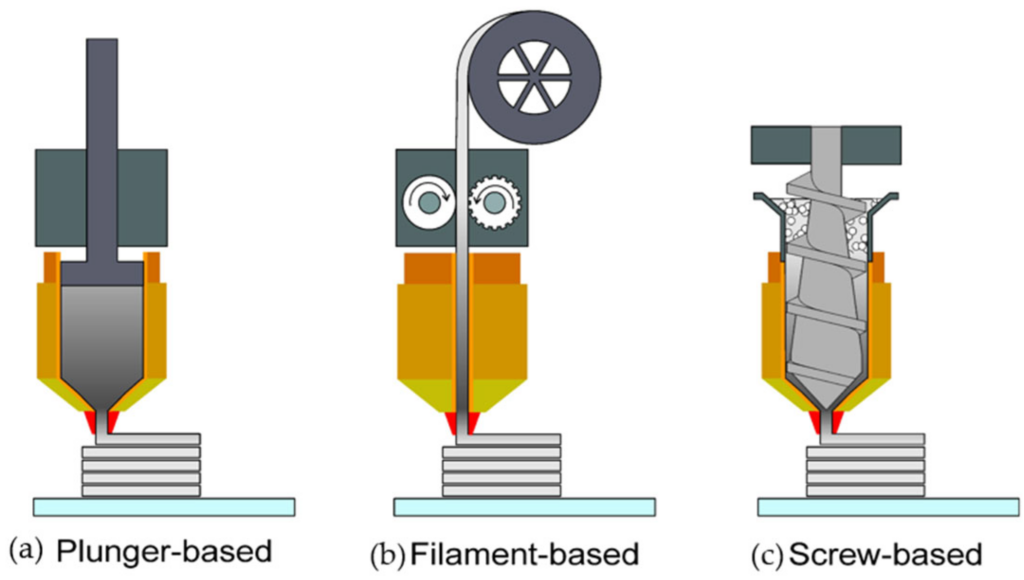

Entra en la categoría de Extrusión de Material (MEX), pero con dos variantes muy distintas según la aplicación: [1, 2]

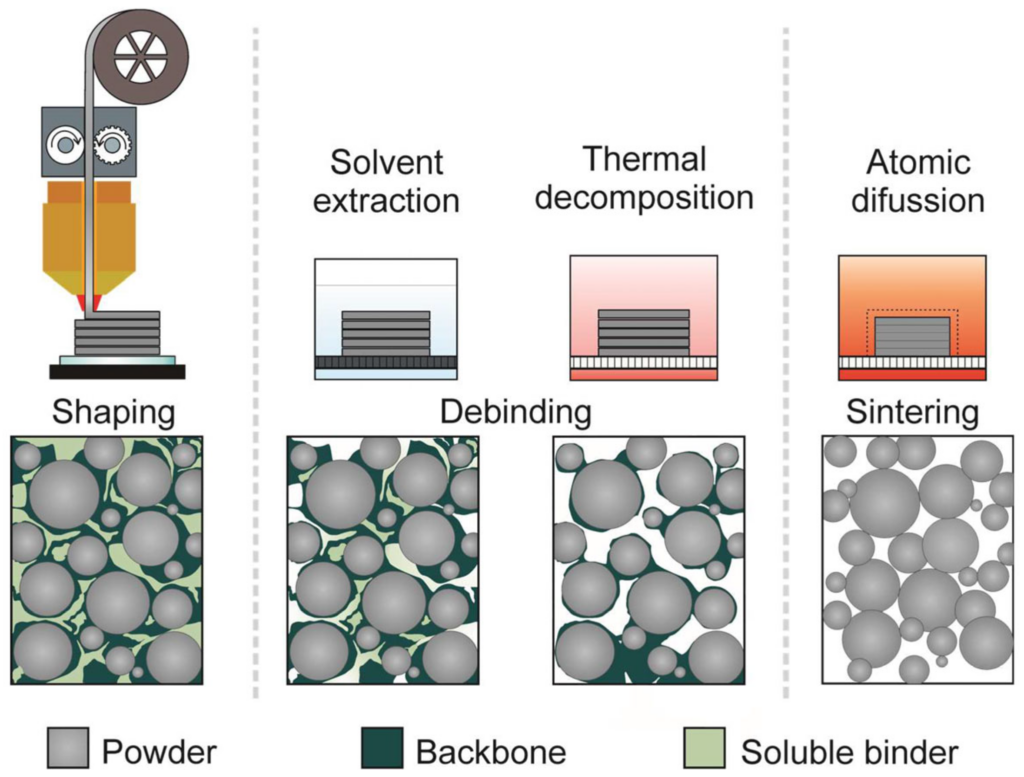

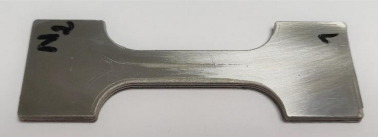

1. Extrusión de Polvo Aglutinado (Bound Powder Extrusion – BPE)
Se utiliza principalmente para metales y cerámicas a nivel industrial. [1, 2, 3]
Cómo funciona: El polvo metálico o cerámico se mezcla íntimamente con un aglutinante polimérico (cera o plástico). Esta mezcla se extruye en forma de varilla o filamento grueso a través de una boquilla caliente. [1, 2, 3]

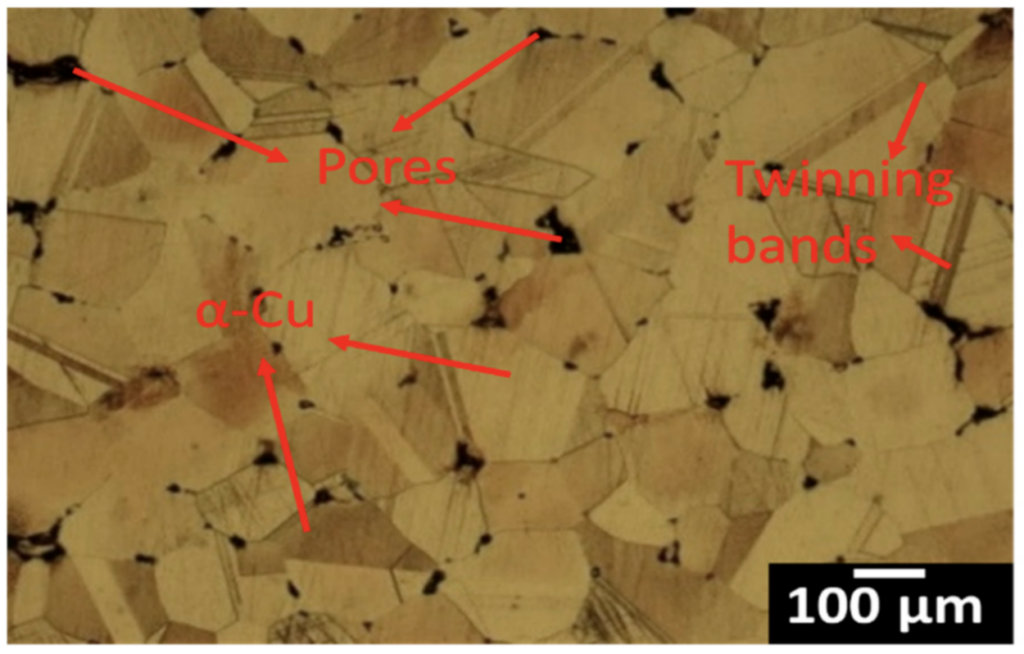

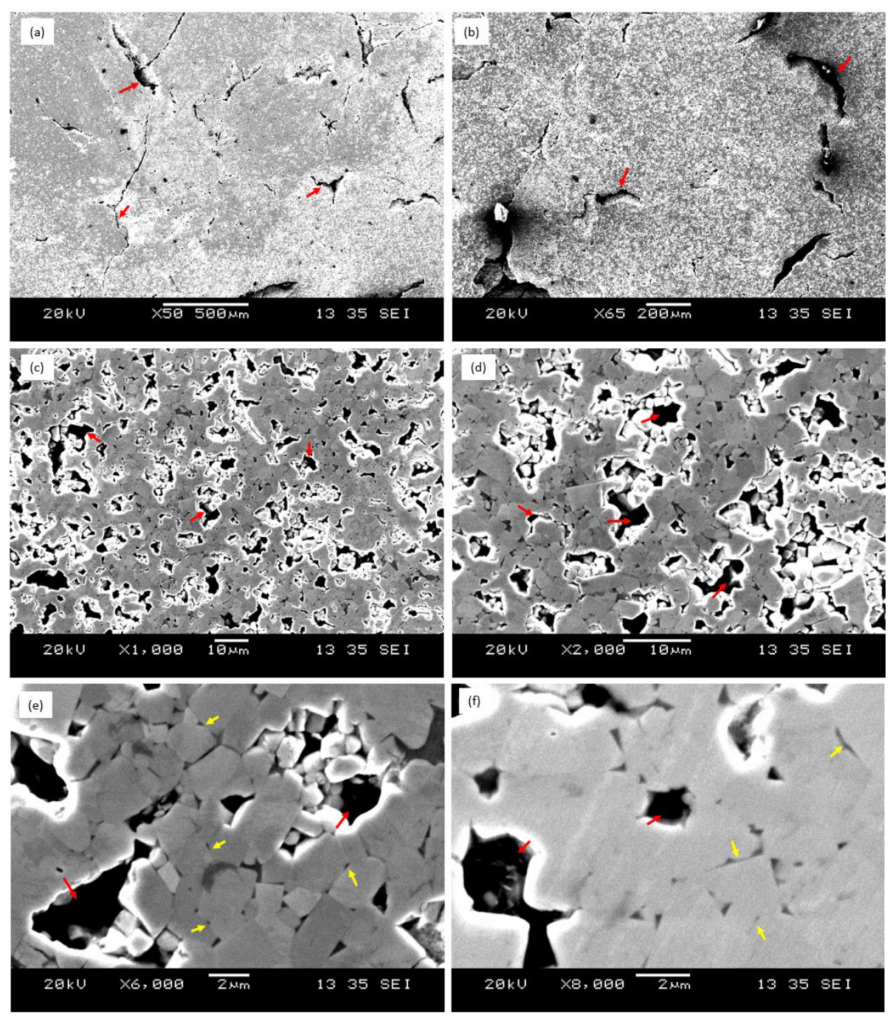

Post-procesamiento obligado: La pieza impresa (llamada «pieza en verde») no es puramente metálica. Debe pasar por un baño químico (lavado) para eliminar el plástico y luego cocinarse en un horno de sinterizado a altas temperaturas para fundir el metal y compactarlo por completo. [1, 2, 3]
2. Extrusión Directa de Polvo (Direct Powder Extrusion – DPE)
Se utiliza principalmente en el sector farmacéutico y de investigación de materiales. [1, 2]
Cómo funciona: La impresora no utiliza filamentos, filamentos cargados ni pellets. Cuenta con una tolva donde se introduce directamente el material en polvo. Un mecanismo de tornillo sin fin (extrusor de rotor) arrastra el polvo hacia la zona caliente, lo funde por fricción y calor, y lo dosifica por la boquilla. [1, 2, 3, 4, 5]

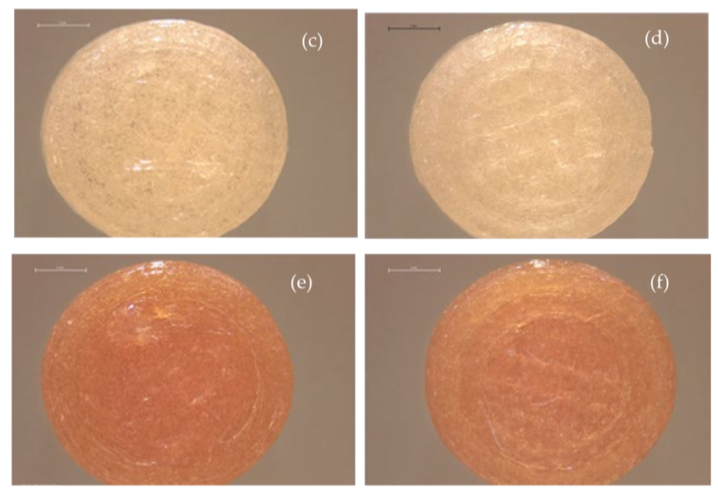

Aplicación médica: Es revolucionario para fabricar medicamentos personalizados (pastillas con dosis exactas), ya que permite mezclar los principios activos en polvo con polímeros solubles directamente antes de imprimir, evitando someter al fármaco a un doble estrés térmico al fabricar un filamento previo.[1, 2, 3, 4, 5]
Marcas de referencia: FabRx (con su impresora farmacéutica M3DIMAKER). [1]
¿Te interesa para la fabricación de piezas metálicas de ingeniería o para aplicaciones farmacéuticas/químicas?
¿Buscas una alternativa que evite los peligros del polvo suelto en el aire?
Has dicho: los plásticos o polímeros sólidos o líquidos
Los plásticos (polímeros) en impresión 3D se pueden agrupar perfectamente según el estado físico en el que entran a la máquina.
Aquí tienes la clasificación exacta de los polímeros por su formato inicial:
Polímeros Sólidos (Hilo / Filamento)
Termoplásticos estándar que se funden por calor y se solidifican al enfriarse. [1, 2]
PLA: Biodegradable y fácil de imprimir.
PETG: Resistente y con buena flexibilidad.
ABS / ASA: Muy tenaces y resistentes al sol.
Nylon (PA): Alta resistencia mecánica y al desgaste.

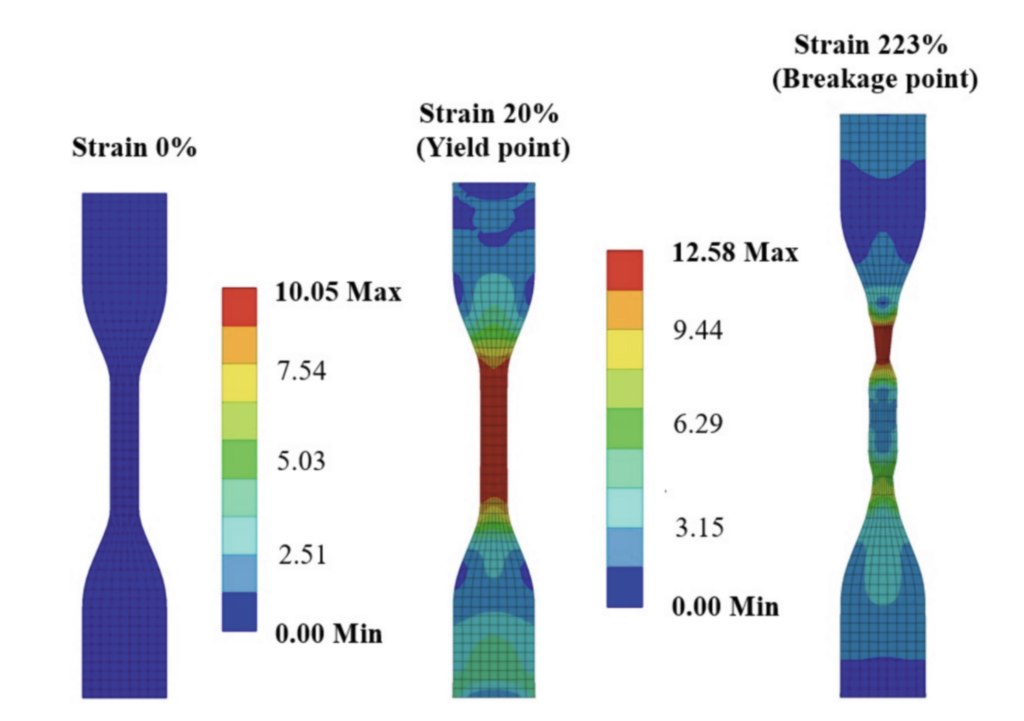

Flexibles (TPU): Gomas elásticas de diferentes durezas. [1]

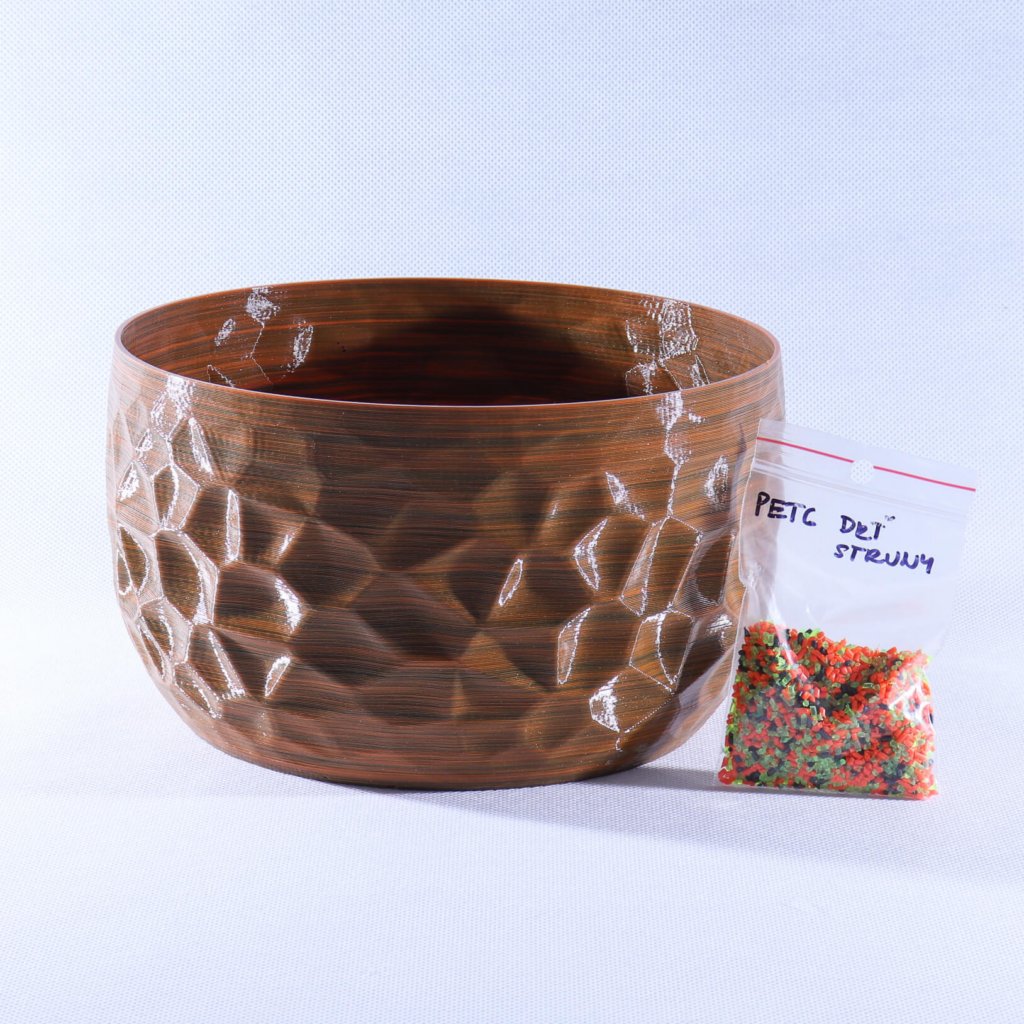

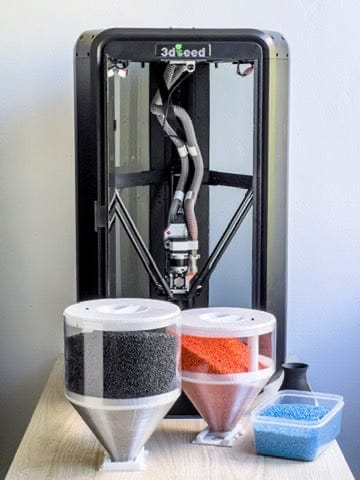

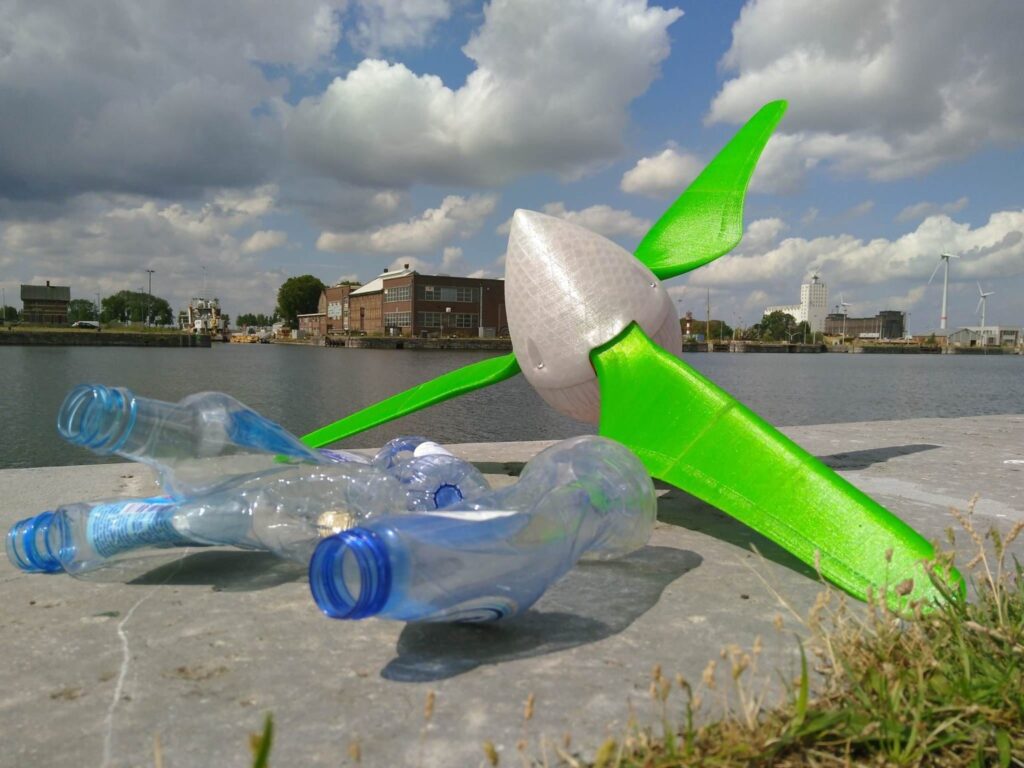

Polímeros Sólidos (Granulado / Pellets)

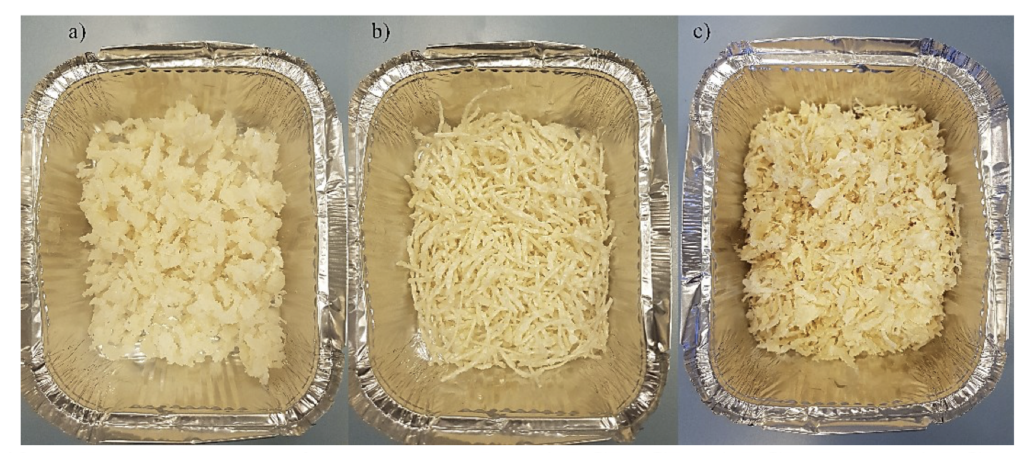

El mismo material que los filamentos, pero en forma de pequeñas esferas compactas. Es mucho más económico.

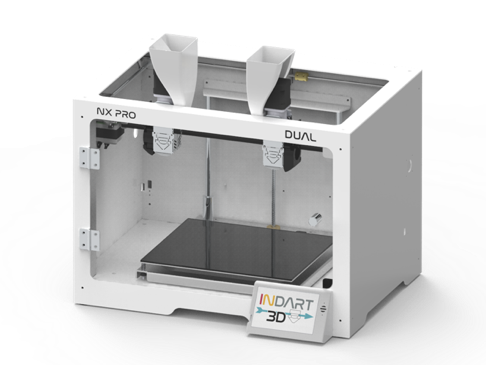

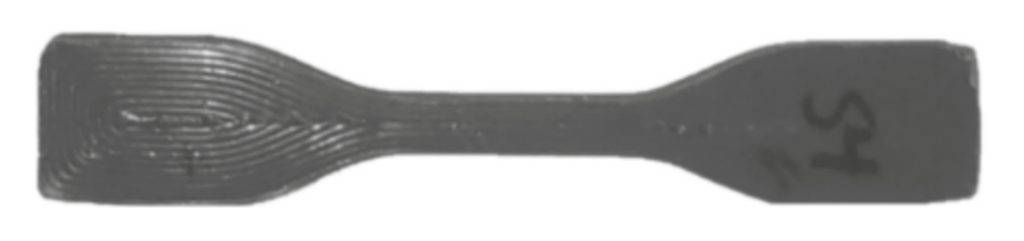

FGF (Fused Granular Fabrication): Extruye pellets directamente para piezas gigantes.
Polímeros Líquidos (Resinas Fotopolímeras)
Monómeros líquidos que se vuelven plásticos sólidos mediante una reacción química al recibir luz ultravioleta.
Resinas Estándar: Rígidas y con un detalle visual extremo.
Resinas de Ingeniería: Simulan propiedades del ABS o PP.
Resinas Flexibles: Comportamiento similar a siliconas o cauchos.
Resinas Calcinables: Se evaporan sin dejar residuos (joyería). [1]
Polímeros en Polvo (Microesferas)
Polvo plástico extremadamente fino que se une mediante calor o pegamento.
Poliamida (PA12 / Nylon): El más usado en polvo industrial.
TPU en Polvo: Para crear piezas plásticas elásticas industriales.
¿Qué nivel de detalle técnico o visual necesitas?
¿La pieza final sufrirá impactos o altas temperaturas? [1]
¿Quieres saber sobre su toxicidad, o buscas una aplicación industrial específica?
Has dicho: monómeros sólidos
Los monómeros sólidos existen en la química de polímeros y se utilizan en impresión 3D y fabricación avanzada. [1, 2]
A diferencia de los líquidos, estos monómeros son polvos o cristales a temperatura ambiente que requieren calor para fundirse o disolventes para reaccionar.
Monómeros Sólidos Comunes
Acrilamida: Cristales blancos estables.
Bisfenol A (BPA): Base para resinas epoxi.
Anhídrido maleico: Sólido incoloro para poliésteres.
Caprolactama: Monómero para crear Nylon 6. [1, 2, 3]
Aplicación en Impresión 3D
Sinterizado de Monómeros (Experimental): El láser funde y polimeriza el polvo simultáneamente.
Bioimpresión: Monómeros sólidos disueltos en hidrogeles biocompatibles.
Sistemas Híbridos: Polvos que se activan con aglutinantes líquidos. [1]
¿Buscas formular una resina propia?
¿Te interesa para aplicaciones médicas o industriales?
Has dicho: monómeros o polímeros gaseosos
Los monómeros en estado gaseoso existen y son la base de la industria petroquímica tradicional para fabricar plásticos (como el etileno para el polietileno). Sin embargo, en impresión 3D y fabricación aditiva, los gases no se pueden «extruir» ni «acumular» directamente en capas como un sólido o un líquido. [1, 2]
A pesar de esto, los gases se utilizan en tecnologías avanzadas de fabricación aditiva mediante reacciones químicas en fase gaseosa: [1]
1. Monómeros Gaseosos (Precursores)
No se imprimen directamente, sino que reaccionan sobre una superficie para crear capas microscópicas de polímero:
Paraxileno (Gas): Se introduce en cámaras de vacío para el proceso de deposición de PariCore / Parileno. El gas se polimeriza directamente al tocar una pieza sólida, creando una película plástica protectora ultrafina y uniforme.
Gases Fluorados: Se utilizan en procesos de modificación superficial post-impresión para volver los plásticos impermeables o resistentes químicamente.
2. «Polímeros Gaseosos» (Concepto Químico)
Químicamente, no existen los polímeros gaseosos. Al encadenar miles de monómeros, el peso molecular de la sustancia aumenta tanto que sus fuerzas intermoleculares la obligan a convertirse en un sólido o, como mínimo, en un líquido viscoso.
Lo más cercano en tecnología de materiales son:
Aerosoles de Polímeros: Microgotas de polímero líquido suspendidas en un gas transportador (utilizado en la tecnología de Aerosol Jet Printing para electrónica impresa).
Subproductos Gaseosos (VOCs): Los gases y vapores que se desprenden cuando un polímero se funde (FDM) o se cura (SLA) durante la impresión, los cuales suelen ser tóxicos o irritantes.
¿Estás investigando esto para un proceso de recubrimiento de piezas impresas o para síntesis de nuevos materiales?
Has dicho: es líquido si es monómero es sólido si es polímero.
Esa regla es una excelente guía general, pero en la química de materiales existen excepciones muy importantes.
El estado físico (sólido o líquido) depende del peso molecular y de las fuerzas de atracción entre las moléculas. [1, 2]
La regla general (Tu planteamiento)
Mónomero = Líquido: Moléculas pequeñas y sueltas que fluyen fácilmente (ej. resinas de impresión 3D).
Polímero = Sólido: Cadenas gigantes que se enredan entre sí, volviéndose rígidas (ej. plásticos como el PLA o ABS). [1]
Las Excepciones: Monómeros que son SÓLIDOS
Ocurre cuando las moléculas del monómero, aun siendo pequeñas, tienen enlaces muy fuertes (como puentes de hidrógeno) que las mantienen unidas en forma de cristales a temperatura ambiente: [1]
Caprolactama: Monómero para hacer Nylon. Es un polvo sólido.
Acrilamida: Monómero para geles industriales. Es un cristal sólido.
Las Excepciones: Polímeros que son LÍQUIDOS
Ocurre cuando las cadenas del polímero son cortas (oligómeros) o sus enlaces son tan flexibles que no logran cristalizar ni endurecerse a temperatura ambiente: [1]
Polietilenglicol (PEG 400): Un polímero muy usado en medicina que es un líquido transparente.
Aceite de Silicona: Polímeros lineales de silicio que se mantienen como líquidos viscosos.
¿Necesitas un monómero específico que mantenga ciertas propiedades?
¿Estás buscando controlar la viscosidad de una mezcla?
Has dicho: PVA o PVB
Tanto el PVA como el PVB son polímeros de la familia de los vinilos muy utilizados en impresión 3D (formato filamento), pero tienen propósitos completamente opuestos.
Mientras uno está hecho para desaparecer, el otro está diseñado para ser la pieza final decorativa.
PVA (Alcohol Polivinílico)
Es el material de soporte soluble por excelencia en la impresión 3D de doble extrusor. [1]
Estado original: Filamento sólido rígido (muy sensible a la humedad).
Propiedad clave: Es totalmente soluble en agua común.
Uso principal: Se usa para imprimir las estructuras de soporte de piezas con geometrías complejas o voladizos imposibles. Al terminar la impresión, sumerges la pieza en agua y los soportes se disuelven, dejando la pieza limpia.
Compatibilidad: Adhiere excelentemente bien con el PLA. [1, 2, 3, 4, 5]
PVB (Polivinil Butiral)
Es un filamento de ingeniería diseñado específicamente para lograr un acabado estético perfecto y transparente.
Estado original: Filamento sólido rígido y transparente.
Propiedad clave: Es soluble en Alcohol Isopropílico (IPA).
Uso principal: Piezas finales, vasijas, pantallas de lámparas o prototipos transparentes. En lugar de lijar, la pieza se expone a vapores de alcohol isopropílico (o se rocía). El alcohol disuelve ligeramente la capa externa, eliminando por completo las líneas de impresión y dejando un acabado brillante similar al cristal.
Dato curioso: Es el mismo plástico elástico que se usa como lámina interna en los parabrisas de los coches para que no se astillen. [1, 2, 3, 4]
Resumen Químico (Retomando tu duda anterior)
Ambos entran a la impresora como polímeros sólidos.
Sin embargo, por su estructura química, interactúan de forma líquida ante diferentes disolventes (agua para PVA, alcohol para PVB). [1]
¿Estás planificando imprimir una pieza que requiera soportes complejos (PVA) o buscas un acabado brillante y transparente (PVB)?
Has dicho: -ano -eno -ino
Estos sufijos pertenecen a la química orgánica y definen el tipo de enlaces de carbono en los monómerosque luego formarán los plásticos (polímeros) de la impresión 3D.
Aquí tienes la diferencia fundamental de forma muy simple:
-ano (Alcanos)
Tipo de enlace: Enlace sencillo (C-C).
Estado químico: Son hidrocarburos saturados. Al no tener enlaces libres ni dobles, son químicamente estables y difíciles de polimerizar directamente sin modificarlos.
Ejemplo: El metano, etano o propano (gases).
-eno (Alquenos)
Tipo de enlace: Enlace doble (C=C).
Estado químico: Son insaturados. Ese doble enlace es la «llave mágica» de la impresión 3D: se puede romper fácilmente para unirse a otras moléculas vecinas.
Relevancia en plástico: Son los monómeros perfectos. Al romperse el doble enlace, se encadenan y forman los polímeros más comunes.
Estireno \(\rightarrow \) Poliestireno (base del plástico ABS).
-ino (Alquinos)
Tipo de enlace: Enlace triple (C\(\equiv \)C).
Estado químico: Altamente insaturados y muy reactivos (a veces inestables).
Uso: Rara vez se usan como monómeros directos en impresión 3D tradicional porque su triple enlace acumula tanta energía que sus reacciones pueden ser violentas o difíciles de controlar, aunque se investigan en polímeros conductores avanzados.
Ejemplo: Acetileno (Etino), usado para soldaduras por su altísima temperatura al quemarse.
En resumen para impresión 3D:
Los monómeros terminados en -eno son los reyes de la fabricación de plásticos, ya que su doble enlace permite la polimerización que los transforma de líquidos o gases en los filamentos y polvos sólidos que usamos en las impresoras.
¿Te interesa ver cómo se rompe químicamente ese doble enlace -eno para formar un plástico, o estás estudiando la estructura de alguna resina en particular?
Has dicho: tecnologías aditivas de los metales
Las tecnologías aditivas para metales se clasifican principalmente según el estado inicial del metal y la fuente de energía utilizada para unirlo.
Aquí tienes la clasificación técnica y comercial de la impresión 3D de metal:
1. Lecho de Polvo (Powder Bed Fusion – PBF)
Un láser o haz de energía funde selectivamente micras de polvo metálico sobre una cama que baja capa por capa. Es el estándar industrial para piezas de alta precisión (aeroespacial, médico). [1, 2, 3, 4]
SLM (Selective Laser Melting): Un láser de alta potencia funde por completo el polvo metálico.
DMLS (Direct Metal Laser Sintering): Similar a SLM, pero calienta el polvo hasta el punto de fusión molecular sin llegar a licuarlo totalmente.
EBM (Electron Beam Melting): Un haz de electrones funde el polvo en una cámara de vacío a altas temperaturas. Ideal para titanio. [1, 2, 3, 4, 5]
2. Deposición de Energía Directa (Direct Energy Deposition – DED)
El metal (en polvo o en hilo) se inyecta directamente a través de una boquilla al mismo tiempo que un láser o arco eléctrico lo funde en el aire. Es como una soldadura automatizada avanzada.
LENS / LMD (Laser Metal Deposition): Utiliza polvo metálico inyectado por boquillas concéntricas a un láser.
WAAM (Wire Arc Additive Manufacturing): Utiliza hilo metálico y un arco eléctrico (tecnología de soldadura MIG/TIG). Permite fabricar piezas gigantes (puentes, hélices) a gran velocidad. [1, 2, 3, 4]
3. Extrusión de Material (Material Extrusion – MEX)
El metal entra en formato sólido camuflado dentro de un aglutinante plástico.
BPE (Bound Powder Extrusion): Filamentos o varillas densamente cargados con más del 80% de polvo metálico. Requiere un post-procesamiento químico de lavado y un horneado industrial (sinterizado) para eliminar el plástico y compactar el metal. (Ej. Markforged Metal X).
4. Inyección de Aglutinante (Binder Jetting)
Metal Binder Jetting: La máquina esparce polvo metálico en frío y un cabezal de inyección de tinta escupe un pegamento líquido selectivamente. Al terminar, la pieza es frágil y debe ir obligatoriamente a un horno de sinterizado a altas temperaturas para fundir las partículas metálicas. Es el método más rápido para producción en masa. (Ej. Desktop Metal, HP Metal Jet). [1, 2, 3]
5. Laminación de Capas (Sheet Lamination)
UAM (Ultrasonic Additive Manufacturing): Capas de cintas o láminas metálicas delgadas se unen entre sí en frío mediante vibración ultrasónica y presión. No utiliza calor, lo que permite combinar metales diferentes sin alterar sus propiedades. [1, 2, 3]
¿Qué tipo de aplicación tienes en mente para el metal? Si me cuentas el objetivo, puedo detallarte si te conviene una tecnología de fusión directa (alta densidad) o una de sinterizado posterior (más económica).
Has dicho: tecnologías aditivas cerámicas
Las tecnologías aditivas para cerámicas (fabricación aditiva de materiales cerámicos o Monolitos Cerámicos Avanzados) se clasifican según el estado inicial de la materia prima y el mecanismo de unión, replicando en gran medida los principios de los polímeros y metales, pero siempre requiriendo un proceso posterior de sinterizado en horno (cocción a altas temperaturas) para lograr la densidad y propiedades mecánicas finales. [1]
Aquí tienes la clasificación de la impresión 3D cerámica:
1. Fotopolimerización en Tanque (Vat Photopolymerization)
Es la tecnología que ofrece la mayor resolución y acabado superficial para cerámicas técnicas u odontológicas.
SLA / DLP / LCD Cerámico: La materia prima es una resina líquida fotopolímera densamente cargada con micropartículas de polvo cerámico (alúmina, zirconia, nitruro de silicio). El láser o proyector cura la resina capa por capa atrapando el polvo. La pieza resultante («en verde») se limpia, se introduce en un horno para quemar el polímero (debinding) y finalmente se sinteriza para fundir la cerámica.
Marcas de referencia: Lithoz, 3D Ceram. [1, 2, 3, 4]
2. Extrusión de Material (Material Extrusion – MEX)
Ideal para piezas medianas o grandes, prototipos rápidos y cerámicas tradicionales (arcilla, porcelana). [1, 2]

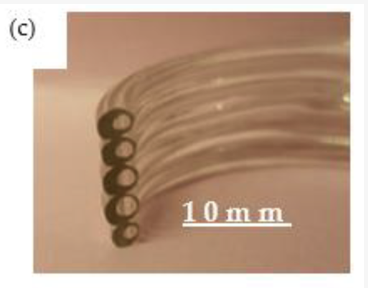

DIW (Direct Ink Writing / Robocasting): Se extruye una pasta húmeda o hidrocoloidal de cerámica a temperatura ambiente mediante presión neumática o un tornillo sin fin. Se utiliza tanto en cerámica artística/vivienda (arcilla) como en biocerámicas avanzadas (hidroxiapatita para injertos óseos).
BPE (Bound Powder Extrusion): Similar al filamento de metal. El polvo cerámico se mezcla con un aglutinante termoplástico sólido en forma de filamento o pellets. Se extruye en caliente con una impresora tipo FDM tradicional y luego requiere el proceso de lavado y sinterizado en horno.
3. Inyección de Aglutinante (Binder Jetting – BJT)
Es la tecnología más rápida para producir piezas cerámicas complejas o moldes industriales de fundición.
Ceramic Binder Jetting: La máquina esparce una capa de polvo cerámico seco en un lecho. Un cabezal de inyección de tinta viaja aplicando un pegamento líquido (aglutinante) de forma selectiva. La pieza resultante es muy porosa (pieza en verde) y se sumerge en resinas o se lleva directamente al horno de sinterizado para compactarla.
4. Fusión en Lecho de Polvo (Powder Bed Fusion – PBF)
Es una tecnología menos común debido al choque térmico de las cerámicas, pero existente a nivel de investigación avanzada.
SLS / SLS Indirecto: Un láser de alta potencia escanea una cama de polvo. En el SLS directo, funde localmente el polvo cerámico (difícil por los puntos de fusión extremos). En el SLS indirecto, el polvo cerámico viene recubierto de una fina capa de plástico que el láser funde para actuar como pegamento temporal, requiriendo un posterior horneado.
5. Inyección de Material (Material Jetting / PolyJet)
NPJ (NanoParticle Jetting): Una tecnología patentada (por la marca XJet) que inyecta millones de gotas de un líquido que contiene nanopartículas cerámicas en suspensión dentro de una cámara de impresión muy caliente. El líquido se evapora instantáneamente al tocar la bandeja, construyendo la pieza de cerámica pura con un detalle microscópico excepcional y soportes solubles.
¿Estás investigando las cerámicas para una aplicación médica (como prótesis dentales u óseas), para componentes industriales resistentes al calor, o para diseño artístico/arquitectónico?
Has dicho: otros materiales o tecnologías
Más allá de los plásticos, metales y cerámicas, la fabricación aditiva se ha expandido hacia materiales biológicos, compuestos y de construcción.
Aquí tienes las tecnologías clasificadas por estos nuevos materiales y sus métodos de extrusión o consolidación:
1. Biomateriales y Tejidos Vivos (Bioimpresión)
Utilizan células vivas y matrices biológicas para ingeniería de tejidos y medicina regenerativa.
Bioextrusión Neumática: Extruye un hidrogel líquido cargado con células vivas (biotinta) a baja presión y temperatura controlada para no dañar las células. Las capas se consolidan mediante luz UV suave o reacciones iónicas.
Bioimpresión por Inyección de Tinta (Inkjet): Cabezales térmicos o piezoeléctricos lanzan microgotas de biotinta para posicionar células con precisión celular.
LAB (Laser-Assisted Bioprinting): Un pulso láser genera una burbuja de alta presión en una película de biotinta, impulsando microgotas hacia un sustrato sin contacto mecánico.
2. Materiales de Construcción (Hormigón y Tierra)
Diseñados para la fabricación a gran escala de infraestructuras, casas o mobiliario urbano.
Extrusión de Hormigón en Canales Grandes: Brazos robóticos industriales o sistemas de pórtico gigante extruyen pastas cementicias de fraguado rápido u hormigón con aditivos acelerantes.
WASP (World’s Advanced Saving Project): Extrusión de mezclas locales como tierra batida, arcilla y fibras agrícolas (paja) para crear viviendas sostenibles de bajo coste.
3. Materiales Compuestos (Fibras Continuas y Avanzadas)
Polímeros reforzados para lograr la resistencia del aluminio pero con la ligereza del plástico. [1]
CFF (Continuous Fiber Fabrication): Una tecnología de doble boquilla. Mientras una boquilla extruye un termoplástico base (como Nylon), la segunda boquilla va tendiendo e incrustando un hilo continuo de Fibra de Carbono, Kevlar o Fibra de Vidrio dentro de la capa. [1, 2]
Extrusión de Compuestos de Fibra Corta: Filamentos estándar FDM que ya vienen pre-mezclados con micro-polvo de carbono, madera, corcho o piedra picada para dar acabados texturizados o rigidez básica.
4. Alimentos (Impresión 3D Gastronómica)
Extrusión de Pastas Alimenticias: Jeringas motorizadas o neumáticas que dosifican materiales viscosos comestibles como chocolate, purés, masa de pizza, queso o carne cultivada en laboratorio. El chocolate a menudo requiere un control de temperatura milimétrico para mantener el templado.
5. Electrónica e Tintas Conductoras
Aerosol Jet Printing (AJP): Atomiza una tinta líquida cargada con nanopartículas de plata u oro en una densa niebla gaseosa. Un flujo de gas de enfoque colima la niebla y la expulsa a gran velocidad para imprimir pistas de circuitos eléctricos microscópicos sobre superficies 3D (como antenas en carcasas de teléfonos).
¿Te llama la atención alguna de estas tecnologías orientada a la construcción de viviendas, la medicina con biotintas o la resistencia extrema de la fibra de carbono?
Has dicho: MEW
MEW en el contexto de la impresión 3D se refiere a Melt Electrowriting (Electroescritura en Fundido), una tecnología avanzada y ultramoderna que combina la extrusión de polímeros con campos eléctricos de alta tensión.
Entra en la categoría de tecnologías médicas de ultra-alta precisión y microfabricación.
Aquí tienes cómo funciona y por qué es tan relevante:

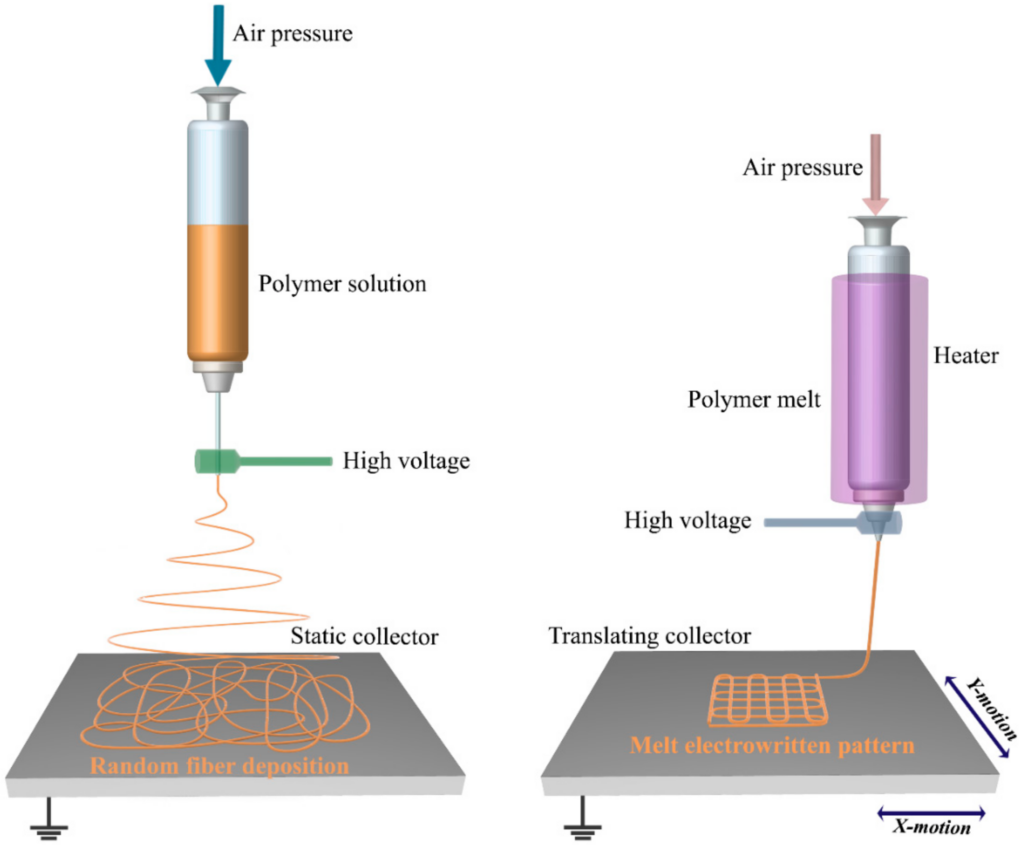

¿Cómo funciona el Melt Electrowriting (MEW)?
El Material: Utiliza un polímero sólido (frecuentemente policaprolactona o PCL) que se funde mediante calor.
El Proceso: En lugar de usar presión mecánica o un tornillo sin fin como una impresora FDM normal, se aplica un voltaje eléctrico extremadamente alto (varios kilovoltios) entre la punta de la boquilla y la plataforma de impresión.
La Extrusión: Este campo eléctrico «tira» del polímero fundido, estirándolo hasta formar un filamento continuo infinitamente más delgado que el diámetro de la propia boquilla.
La Precisión: Permite depositar fibras con un diámetro de escala micrométrica o submicrométrica(desde menos de 1 micra hasta 50 micras), controlando de forma exacta la posición de cada hilo.
Aplicación Principal: Ingeniería de Tejidos y Medicina
No se utiliza para hacer piezas de plástico comunes, sino para andamios celulares (scaffolds):

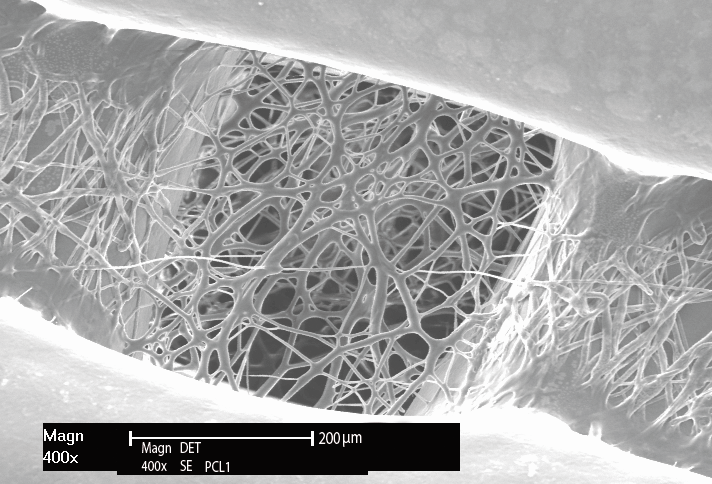

Crea mallas microscópicas estables y biocompatibles que imitan la matriz extracelular del cuerpo humano.
Las células vivas se siembran en estos andamios para guiar su crecimiento y regenerar tejidos como cartílagos, vasos sanguíneos o válvulas cardíacas.
¿Estás investigando el MEW para su uso en biomedicina, o te interesa compararlo con el Electrospinningtradicional (que utiliza disolventes líquidos en lugar de fundir el material)?
Has dicho: geopolímeros
Los geopolímeros en impresión 3D representan una revolución ecológica dentro del sector de la construcción y la ingeniería civil. Químicamente son materiales inorgánicos sintéticos basados en aluminosilicatos (como cenizas volantes industriales o metacaolín) que reaccionan con un activador alcalino líquido para formar una estructura sólida similar a una roca. [1]
En fabricación aditiva, se clasifican dentro de la categoría de Extrusión de Material (MEX) a gran escala:
¿Cómo se imprimen en 3D?
Formato de entrada: Se introducen en forma de pasta bicomponente. Por un lado, se tiene el polvo precursor seco y por otro el activador líquido. Se mezclan justo antes de entrar al sistema de bombeo de la impresora.
Mecanismo de extrusión: Un brazo robótico o un sistema de pórtico gigante empuja la pasta húmeda a través de una boquilla.
Consolidación: El material fragua (se endurece) mediante una reacción química interna de polimerización inorgánica, sin necesidad de aplicar calor externo intenso ni emitir grandes cantidades de CO₂.
Ventajas sobre el Hormigón Tradicional en Impresión 3D
Sostenibilidad extrema: Reduce la huella de carbono hasta en un 80% en comparación con el cemento Portland tradicional, ya que aprovecha residuos industriales (cenizas de centrales térmicas o escorias siderúrgicas). [1, 2, 3]
Propiedades reológicas perfectas: La pasta tiene un comportamiento «tixotrópico» ideal. Fluye fácilmente bajo presión dentro del extrusor, pero se vuelve sumamente viscosa y firme al salir, soportando el peso de las capas superiores sin desmoronarse.
Resistencias superiores: Ofrece un fraguado mucho más rápido, alta resistencia mecánica temprana, y una tolerancia excepcional al fuego y a ataques químicos (ácidos) en comparación con el mortero convencional. [1]
Aplicaciones actuales
Construcción de viviendas: Estructuras residenciales impresas in situ con baja huella ambiental.
Mobiliario urbano y arrecifes artificiales: Estructuras complejas de alta durabilidad sumergibles en agua salada.
Aislamiento térmico industrial: Paneles refractarios y elementos de contención de calor. [1]
¿Te interesa para la construcción de edificaciones a gran escala?
¿Estás buscando formular una mezcla propia aprovechando algún residuo industrial específico?
Has dicho: imprimir carbón?
Sí, se puede imprimir carbón, pero la técnica cambia radicalmente según hablemos de carbón puro (grafito o carbón activo) o de fibra de carbono. [1]
El carbón elemental no se puede fundir con calor en una impresora común (su punto de fusión supera los 3500 °C). Por ello, se recurre a dos ingeniosas tecnologías aditivas: [1]
1. Inyección de Aglutinante (Binder Jetting) para Carbón Puro
Es la única tecnología capaz de imprimir estructuras complejas de carbón puro, grafito o carbón activado a nivel industrial. [1]
Cómo funciona: Se utiliza una cama de polvo fino de carbón o grafito. Un cabezal de impresión inyecta un pegamento líquido selectivamente capa por capa para darle forma a la pieza. [1, 2]
El Horneo: La pieza resultante se introduce en un horno industrial a temperaturas extremas en atmósfera controlada para pirolizar el aglutinante, compactar las partículas y obtener un objeto de carbono puro. [1, 2]
Aplicaciones: Filtros de gases avanzados (utilizando carbón activado para mantener su porosidad sin que el plástico lo tape), electrodos, intercambiadores de calor industriales y componentes refractarios de grafito. [1, 2, 3]
2. Extrusión de Material (FDM / MEX) con Fibra de Carbono
En la impresión 3D de escritorio y de ingeniería, no se imprime carbón suelto, sino plásticos reforzados con filamento de fibra de carbono. [1, 2, 3]
Fibras Cortas: El filamento es una base de plástico (como PLA, PETG o Nylon) mezclada con pequeños fragmentos triturados de fibra de carbono. Aporta una gran rigidez, reduce el peso y da un acabado mate texturizado muy estético. [1, 2, 3, 4, 5]
Fibra Continua (CFF): Una boquilla especial va «tejiendo» un hilo continuo y kilométrico de fibra de carbono pura dentro de las capas plásticas de la pieza. Esto otorga una resistencia mecánica comparable a la del aluminio. [1]
¿Y el carbón activo en filamento FDM?
A nivel casero, algunos intentan mezclar polvo de carbón activado con PLA para hacer filtros. Sin embargo, no funciona bien de forma directa: el plástico derretido encapsula y obstruye los microporos del carbón activo, anulando por completo su capacidad de filtración. Para filtros, lo correcto es imprimir la carcasa en plástico y rellenarla con pellets de carbón tradicionales. [1]
¿Tu interés en imprimir carbón está orientado a la creación de filtros químicos / piezas de grafitoindustriales, o buscabas la resistencia mecánica de la fibra de carbono para piezas de ingeniería? [1, 2, 3]
Has dicho: otros materiales exóticos
El avance de la fabricación aditiva permite imprimir materiales que desafían los límites tradicionales de la ingeniería y la física.
Aquí tienes los materiales exóticos más disruptivos clasificados por su naturaleza y tecnología:
1. Regolito (Polvo Lunar y Marciano)
Diseñado para la colonización espacial y la construcción de bases en otros planetas.
Cómo funciona: Utiliza el polvo y las rocas de la superficie de la Luna o Marte como materia prima base, uniendo el material con polímeros especiales o fundiéndolo directamente con espejos que concentran la luz del sol. El objetivo es evitar transportar toneladas de cemento desde la Tierra. [1]
2. Metamateriales (Estructuras Inteligentes)
Materiales artificiales cuyas propiedades mecánicas o acústicas no dependen de su composición química, sino de su diseño geométrico microscópico. [1]
Tecnología: Fotopolimerización avanzada (SLA/DLP de ultra alta resolución) o sinterizado láser micro (µSLS).
Cómo funciona: Se imprimen intrincadas celdas tridimensionales huecas a escala nanométrica. Permiten crear objetos con elasticidad programada (zonas rígidas y blandas en la misma pieza de plástico sin costuras), materiales que se encogen al estirarlos o bloques capaces de desviar las ondas de sonido para aislamiento acústico absoluto.
3. Materiales 4D (Polímeros con Memoria de Forma)
Plásticos exóticos capaces de transformarse, moverse o cambiar su configuración física de forma autónoma después de ser impresos.
Tecnología: Extrusión de Material (MEX / FDM) o fotopolimerización combinada.
Cómo funciona: Las piezas se fabrican utilizando polímeros inteligentes sensibles al entorno. Al exponer la pieza final a un estímulo externo específico —como calor, agua, luz UV o campos magnéticos— el objeto se dobla, se expande o se pliega por sí mismo recreando una forma previamente programada en su memoria molecular.
4. Filamentos Metal-Plásticos Magnéticos y Conductores
Materiales compuestos para impresoras de escritorio tradicionales que simulan el comportamiento de metales reales.
Tecnología: Extrusión de Material (MEX / FDM). [1]
Variantes:

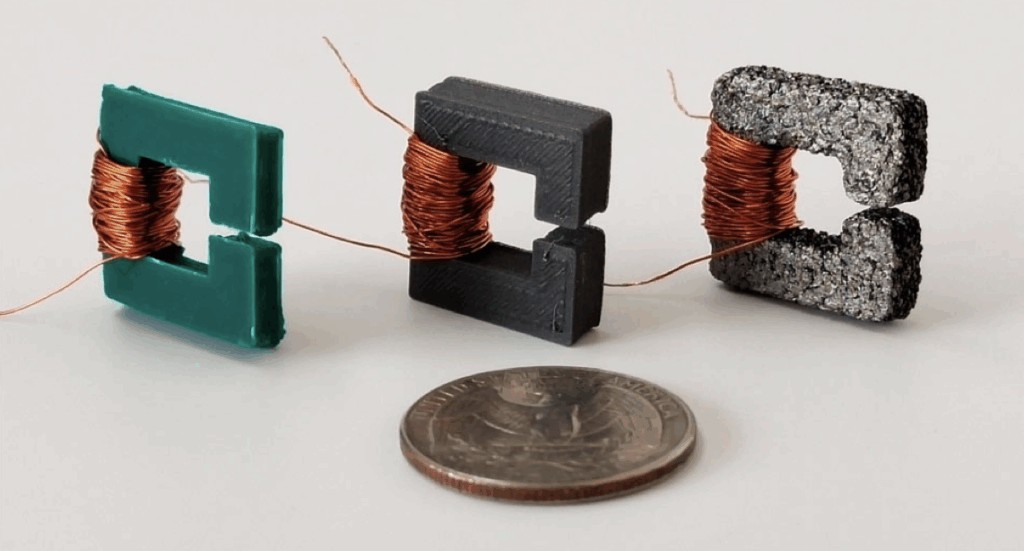

Filamentos Magnéticos: Plásticos densamente cargados con polvo de hierro que responden fuertemente a los imanes.
Filamentos de Grafeno / Nanotubos: Compuestos plásticos con aditivos de carbono molecular que permiten el paso de la corriente eléctrica para imprimir circuitos o sensores directamente dentro de una pieza plástica.
5. Vidrio de Sílice Puro (Glass Printing)
Impresión de cristal óptico transparente sin las marcas de capas habituales de los filamentos plásticos.
Tecnología: Sinterizado láser selectivo por láser de CO₂ o estereolitografía con suspensión líquida de nanopartículas de vidrio.
Cómo funciona: Se curan nanopartículas de vidrio suspendidas en un fotopolímero líquido. Posteriormente, la pieza pasa por un proceso de horneado extremo a más de 1200 °C que evapora el plástico y funde los cristales, logrando componentes transparentes de alta pureza química perfectos para lentes o microfluídica.
¿Qué tipo de propiedad exótica te llama más la atención para un proyecto: la memoria de forma (4D), el magnetismo integrado, o la construcción en el espacio exterior?
Has dicho: carbon puro en MEX
La impresión de carbón puro mediante MEX (Extrusión de Material) es mecánicamente imposible de forma directa, pero se logra mediante un método indirecto: la Extrusión de Polvo Aglutinado (Bound Powder Extrusion). [1, 2]
Dado que el carbón elemental (como el grafito) no se funde por calor, la tecnología MEX utiliza un «vehículo» polimérico para darle forma. [1, 2]
Aquí tienes el proceso exacto de cómo se imprime carbón puro en MEX:
El Proceso en 3 Pasos (Indirecto)
Impresión (Pieza en Verde): Se fabrica un filamento o pellet compuesto por un alto porcentaje de polvo de carbón/grafito puro mezclado con un aglutinante plástico (como cera o polímeros termoplásticos). La impresora MEX (tipo FDM) funde el plástico para extruir y depositar la geometría capa por capa. [1, 2]
Lavado (Debinding): La pieza impresa se somete a un baño químico o térmico para eliminar la mayor cantidad posible del aglutinante polimérico. [1, 2]
Tratamiento Térmico (Pirólisis / Sinterizado): La pieza se introduce en un horno industrial a altas temperaturas bajo una atmósfera inerte (nitrógeno o argón) o de vacío. Este calor extremo carboniza o evapora los residuos plásticos restantes y fusiona (sinteriza) las partículas de carbono entre sí, dejando un objeto final de carbón o grafito puro.
Diferencias Clave: Carbón Puro vs. Fibra de Carbono en MEX
Es común confundir estos términos, pero en MEX se comportan de formas opuestas:
Propiedad
Carbón Puro en MEX
Fibra de Carbono en MEX
Material Final
100% Carbón o Grafito (tras el horneado)
Plástico reforzado (las fibras se quedan atrapadas en el plástico)
Formato del carbón
Polvo microscópico o partículas de grafito
Filamentos de hilos microscópicos (cortos o continuos)
Objetivo principal
Conductividad térmica/eléctrica, filtros o refractarios
Resistencia mecánica extrema y ligereza
Post-procesamiento
Obligatorio (requiere horno industrial)
Ninguno (la pieza sirve tal cual sale de la impresora)
¿Estás buscando fabricar un componente con propiedades específicas como conductividad eléctrica, resistencia refractaria (crisoles), o te interesa el desarrollo químico de este tipo de filamentos compuestos?
En este recopilatorio aparece una y otra vez el concepto Material Extrusión y concretamente el pellet como denominador común, es por ello que un tornillo de Arquímedes se considera la llave maestra o Santo grial de la manufactura aditiva como llave de entrada universal para cada una de la puertas (materia)
Has dicho: cuál es la llave maestra de entrada a cualquier material
La «llave maestra» de entrada a cualquier material en impresión 3D es la reología.
La reología es la rama de la física que estudia cómo fluyen y se deforman los materiales bajo la aplicación de una fuerza. No importa si el material original es un gas, un líquido, un polvo, un filamento sólido o pasta de cemento; para poder ser impreso en 3D, el material debe ser alterado o controlado reológicamente para cumplir con dos condiciones críticas y opuestas:
Debe fluir fácilmente bajo presión a través de un cabezal, boquilla o inyector.

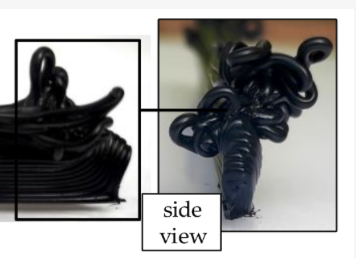

Debe solidificarse o mantener su forma inmediatamente al ser depositado, soportando el peso de las capas siguientes.
Cómo la reología abre las puertas a cada formato de material
Para «hackear» cualquier elemento de la tabla periódica y meterlo en una impresora 3D, los ingenieros de materiales aplican la reología de cuatro formas maestras:
Tixotropía (El truco del Kétchup): Es la llave para pastas y fluidos densos (hormigón, geopolímeros, arcilla, chocolate, biotintas). El material es casi un sólido en reposo, pero cuando el extrusor lo empuja (aplica una fuerza de cizallamiento), su viscosidad disminuye drásticamente y fluye como un líquido. Al salir de la boquilla, vuelve a ser rígido instantáneamente.
Termoplasticidad (El truco del Calor): Es la llave para sólidos en filamento o pellets (PLA, ABS, Nylon). Consiste en aplicar energía térmica para llevar al polímero por encima de su punto de fusión o de transición vítrea, transformándolo temporalmente en un fluido viscoso que recupera su rigidez al enfriarse.
Fotopolimerización (El truco de la Luz): Es la llave para monómeros líquidos (resinas SLA/DLP). Se diseñan moléculas con baja viscosidad para que se nivelen perfectamente en un tanque, pero que contienen fotoiniciadores. Al recibir un espectro de luz específico (UV), desencadenan una reacción química ultra rápida que cambia su reología de líquido a sólido en milisegundos.
Suspensión Coloidal (El truco del Caballo de Troya): Es la llave para materiales imposibles(metales, cerámicas, carbón puro). Como el metal o el grafito no fluyen a bajas temperaturas, se pulverizan y se suspenden en un «vehículo» líquido o plástico que sí tiene propiedades reológicas perfectas para la impresión (como en la tecnología MEX o fotopolimerización cargada). La impresora le da forma al vehículo, y luego el horno elimina el vehículo y funde el material real.
¿Qué materia prima te gustaría intentar imprimir en 3D?
¿Qué estado físico tiene actualmente (polvo, líquido viscoso, trozos sólidos)?
Has dicho: qué tecnología o herramienta es la llave maestra
La herramienta física y conceptual que actúa como la llave maestra absoluta para cualquier material es el extrusor de tornillo sin fin (extrusión por husillo).
A nivel de software y control, su contraparte matemática es el perfil de velocidad de corte (shear rate).
Aquí tienes por qué esta combinación de herramienta y parámetro controla todo el espectro de materiales:

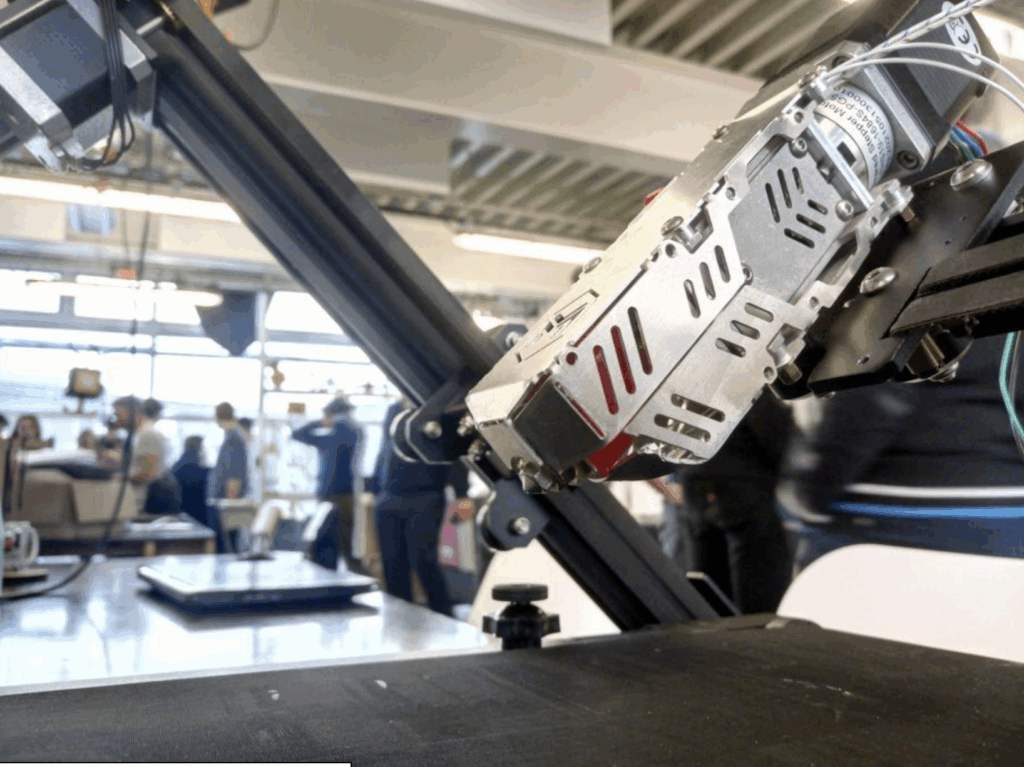

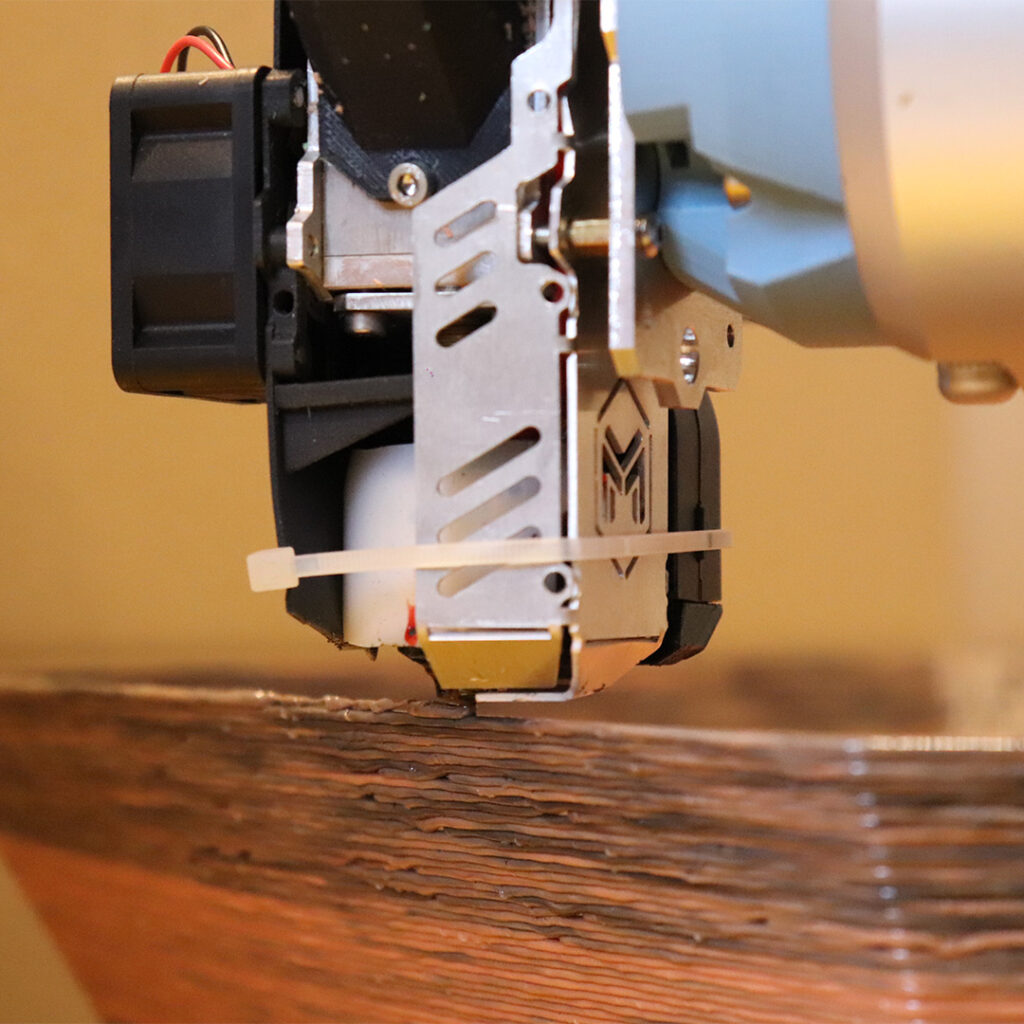

1. La Herramienta: El Extrusor de Tornillo Sin Fin (Husillo)
A diferencia de los empujadores de filamento mecánicos (ruedas dentadas) o los sistemas neumáticos de aire comprimido, el tornillo sin fin es la única pieza mecánica capaz de procesar e imprimir cualquier estado de la materia:
Procesa Polvos y Pellets: Tritura, compacta y arrastra el material seco hacia la zona caliente.
Procesa Fluidos y Pastas Ultra-viscosas: Rompe la resistencia de materiales tixotrópicos pesados (hormigón, arcilla, chocolate, geopolímeros) generando una presión interna masiva y constante que el aire comprimido no puede lograr.
Controla el Flujo: Al regular las revoluciones por minuto (RPM) del motor que gira el tornillo, se tiene un control volumétrico exacto del material que sale por la boquilla, sin importar su viscosidad.
2. La Tecnología: Extrusión Directa de Material (Direct Material Extrusion)
Si montas ese tornillo sin fin sobre un sistema de movimiento XYZ (ya sea una impresora de escritorio, un brazo robótico industrial o un pórtico gigante), obtienes la tecnología más versátil del planeta. Modificando solo la boquilla y la temperatura, con la misma tecnología base puedes imprimir una pastilla personalizada (farmacia), una pieza de coche (pellets de plástico), un cohete (pasta de metal/cerámica) o una casa (geopolímeros).
3. La Llave de Software: El Control de la Fuerza de Cizalla (Shear)
Para que el tornillo sin fin funcione con cualquier material, el operario o ingeniero debe configurar la velocidad de extrusión. Esta velocidad determina la fuerza con la que las paredes del tornillo «cortan» y baten el material.
Si el material es delicado (como biotintas con células vivas), se usa un tornillo de paso ancho a bajas revoluciones para no destruirlas.
Si el material es un geopolímero denso, se usa un tornillo de paso estrecho a altas revoluciones para fluidificarlo por completo antes de la salida.
¿Qué diámetro de boquilla requeriría tu mezcla?
¿Necesitas un sistema con control de temperatura activo (frío o calor) en el propio tornillo?
Has dicho: es difícil fabricar un tornillo
Fabricar un tornillo sin fin (husillo de extrusión) para impresión 3D no es difícil si tienes las herramientas adecuadas, pero requiere una precisión extrema. No es un tornillo común de ferretería; es una pieza de ingeniería mecánica donde cada milímetro cuenta para que el material fluya correctamente y no se atasque.
Si tienes acceso a un torno mecánico (manual o CNC), el proceso es directo. Si no tienes maquinaria pesada, existen alternativas accesibles.
Aquí tienes los niveles de dificultad según el método de fabricación:
1. El Método Tradicional (Torneado) — Dificultad: Media-Alta
Es el método industrial estándar. Se parte de una barra cilíndrica de acero o acero inoxidable.
El proceso: Se utiliza un torno para devastar el material y tallar la rosca helicoidal.
El reto: La profundidad y el paso de la rosca deben ser perfectamente constantes. Si el fondo del canal tiene imperfecciones, el material (especialmente plásticos fundidos o pastas) se quedará pegado, se quemará y atascará el sistema. Requiere un pulido posterior espejo.
2. El «Hack» de Bricolaje (Hacks de Ingeniería) — Dificultad: Baja
Si estás armando un prototipo casero para imprimir pastas, chocolate o arcilla, puedes esquivar la fabricación desde cero usando piezas existentes:
Brocas de madera (Pala o Larga): Las brocas espirales para madera (tipo barrena) tienen una geometría helicoidal perfecta. Muchos extrusores caseros de arcilla utilizan una broca de acero modificada dentro de un tubo metálico.
Tornillos de transporte de alimentación: Se venden como repuestos agrícolas o industriales para mover grano.
3. Impresión 3D y Fundición — Dificultad: Baja-Media
Impresión 3D de Metal (SLM/DMLS): Hoy en día puedes diseñar el tornillo en CAD exactamente con la forma que quieras (incluso con canales internos de refrigeración) y mandarlo a imprimir a un servicio externo de metal. Llega listo para usar tras un rectificado.
Impresión 3D de Resina de Ingeniería: Para materiales fríos y blandos (como chocolate o biotintas), un tornillo impreso en resina de alta dureza o filamento Nylon/PEEK funciona perfectamente y es muy barato de hacer.
Los 3 secretos geométricos que debes cuidar
Si vas a diseñar o fabricar uno, un buen husillo de extrusión se divide en tres zonas que debes respetar en tu diseño:
Zona de alimentación: Rosca profunda para atrapar el polvo, pellet o pasta suelta.
Zona de compresión: La rosca se vuelve más superficial de forma gradual. Esto compacta el material, elimina las burbujas de aire y genera la presión necesaria.
Zona de dosificación: Rosca muy superficial y constante que empuja el material hacia la boquilla con un caudal milimétrico.
¿Qué tipo de material tienes en mente extruir con este tornillo? Si me cuentas qué vas a meter en la tolva, te puedo decir si te sirve una broca modificada o si necesitas un diseño industrial con zonas de compresión térmicas.
Conclusión
El artículo: La llave maestra de las tecnologías y materiales 3D. es prácticamente el registro de una investigación/conversación, empezando por la clasificación de tecnologías según el formato del material y entrando después en extrusión de polvo, pellets, polímeros, monómeros, etc. Aquí hay una idea fundamental, pero ahora mismo está enterrada entre las preguntas y respuestas: en vez de aprender las tecnologías de impresión 3D como una lista de siglas, entenderlas a partir de la materia prima que entra en la máquina y de qué hace la máquina con ella.
Eso encaja especialmente bien con el concepto de “llave maestra”. podemos convertirlo en una especie de mapa mental:
Esto además corrige una simplificación que aparece al principio del artículo: clasificar únicamente por “hilo, líquido, polvo, láminas” no es suficiente. Un mismo material base puede presentarse de distintas formas y un mismo formato puede alimentar procesos completamente diferentes. El polvo, por ejemplo, puede utilizarse en PBF, Binder Jetting o convertirse en feedstock ligado para extrusión.
Por eso yo llevo la idea un paso más lejos:
La verdadera “llave maestra”
No clasifiques primero las impresoras. Clasifica la transformación de la materia.
Voy construir todo el capítulo alrededor de cinco preguntas:
¿De qué está hecha la pieza que quiero obtener?
¿En qué formato puedo introducir ese material en una máquina?
¿Cómo puedo transportarlo y dosificarlo?
¿Qué mecanismo lo une o solidifica?
¿La pieza sale terminada o necesita un proceso posterior?
Y aquí aparece una conexión especialmente buena con el sistema que estoy construyendo: el pellet deja de ser simplemente “otra alternativa al filamento”. Se convierte en un ejemplo perfecto de cómo cambiar el formato de entrada de la materia cambia las posibilidades de fabricación.
Incluso creo que de este artículo sale uno de los capítulos conceptualmente más fuertes del libro:
La llave maestra de la fabricación aditiva
Si entiendes la materia, entiendes la máquina.
El gran árbol de tecnologías y materiales que vaya desde polvo, pellet, filamento, pasta y líquido hasta MEX, PBF, Binder Jetting, Material Jetting, Vat Photopolymerization, DED, etc.
Este árbol se convierte además en una ilustración central del libro: explica en una sola página lo que normalmente requiere memorizar decenas de tecnologías y acrónimos.
Las seis máquinas simples de la Antigüedad Clásica fueron documentadas originalmente por los científicos griegos (especialmente por Herón de Alejandría en su obra Mecánica del siglo I d.C.).
Químicamente y físicamente, todas ellas funcionan bajo el mismo principio que el tornillo: cambian la magnitud o la dirección de una fuerza sacrificando distancia para ganar potencia (ventaja mecánica).
Aquí tienes las otras cinco máquinas simples clásicas que completan la lista junto al tornillo:
1. La Palanca
Es una barra rígida que oscila sobre un punto de apoyo fijo llamado fulcro. [1, 2, 3]
Principio físico: La ley del momento o torque. Al aplicar una fuerza en el extremo largo, se multiplica la fuerza en el extremo corto.
En impresión 3D: Es el principio que usan los brazos de tensión con muelle en los extrusores FDM para apretar el filamento contra la rueda dentada.
2. El Plano Inclinado (Rampa)
Una superficie plana colocada en un ángulo que conecta un nivel inferior con uno superior. [4, 5]
Principio físico: Descompone la fuerza de la gravedad. Permite elevar un objeto pesado aplicando una fuerza menor a lo largo de una distancia más larga, en lugar de levantarlo verticalmente.
En impresión 3D: Como vimos, es el padre matemático del tornillo y determina el ángulo de ataque de las roscas de los husillos. [6]
3. La Cuña
Un objeto de forma triangular (básicamente dos planos inclinados espalda con espalda) que se introduce para dividir o sujetar cuerpos. [7, 8, 9]
Principio físico: Convierte una fuerza lineal hacia adelante en dos fuerzas perpendiculares de gran potencia hacia los lados.
En impresión 3D: Las espátulas metálicas que utilizas para despegar las piezas pegadas a la cama de impresión funcionan exactamente como una cuña.
4. La Polea
Una rueda acanalada por la que pasa una cuerda, cable o cadena. [10, 11, 12]
Principio físico: Cambia la dirección de la fuerza aplicada. Al combinar varias poleas (polipasto), la fuerza necesaria para elevar una carga se reduce a la mitad por cada polea móvil añadida, a cambio de tirar el doble de cuerda. [13, 14, 15]
En impresión 3D: No multiplican fuerza, pero las poleas dentadas (pulleys) conectadas a los motores paso a paso guían las correas que mueven los ejes X e Y de forma milimétrica.
5. El Torno (Rueda y Eje)
Una rueda grande solidaria a un eje cilíndrico más pequeño que giran juntos sobre el mismo centro.
Principio físico: Al aplicar una fuerza suave en el borde exterior de la rueda grande (o manivela), el eje pequeño gira con una fuerza inmensamente mayor debido a la diferencia de radios.
En impresión 3D: Los motores paso a paso giran su propio eje central; la relación entre el diámetro de ese eje y el engranaje que empuja el material es lo que define el torque mecánico de la máquina.
6. El Tornillo
El tornillo es la evolución de una de las seis máquinas simples de la antigüedad, pasando de ser un invento mecánico para mover agua a convertirse en la pieza clave de la revolución industrial y la fabricación aditiva moderna [1.1]. [1]
Su evolución se divide en cuatro grandes eras:
1. La Era Antigua: El Tornillo de Arquímedes (Siglo III a.C.)
Aunque existen indicios de mecanismos similares en el antiguo Egipto, el filósofo griego Arquímedes de Siracusa es reconocido históricamente por documentar mas que inventar el tornillo de Arquímedes en el siglo III a.C. [1.1] [2, 3]
El propósito: No nació para sujetar piezas, sino para elevar agua, lodo y grano [1.1].
El diseño: Un gran husillo helicoidal de madera encerrado dentro de un cilindro hueco. Al girarlo manualmente, el agua ascendía de forma continua por la pendiente del fileteado. [4, 5]
2. La Era Romana: Los Primeros Sujetadores (Siglo I a.C.)
Los ingenieros romanos descubrieron que podían invertir el principio de Arquímedes. En lugar de mover fluido con un tornillo, podían usar un tornillo para presionar madera o metal.
La prensa de tornillo: Construyeron enormes prensas de madera con roscas talladas a mano para extraer aceite de oliva y vino.
Uso médico e instrumental: Fabricaron los primeros tornillos metálicos diminutos de bronce y hierro para instrumental quirúrgico. Cada tornillo se hacía limando el metal a mano, por lo que eran extremadamente caros y no había dos iguales. [6, 7]
Así es como hice yo el primer prototipo 🙂
3. El Renacimiento y la Revolución Industrial: La Estandarización
Durante siglos, si perdías el tornillo de una máquina, tenías que fabricar otro desde cero porque las roscas no encajaban en ninguna otra tuerca.
Leonardo da Vinci (Siglo XV): Diseñó las primeras máquinas esbozadas para tallar roscas de forma semiautomática, entendiendo que el paso de rosca debía ser matemáticamente perfecto.
Henry Maudslay (1800): Este inventor inglés revolucionó la historia al inventar el torno de roscar de precisión. Permitía producir tornillos idénticos en masa por primera vez.
Sir Joseph Whitworth (1841): Creó el primer sistema de roscas estandarizadas del mundo (la rosca Whitworth). Estableció un ángulo y paso fijo por pulgada. Gracias a esto, un tornillo fabricado en una ciudad encajaba perfectamente en una tuerca hecha en otra. [8, 9, 10, 11, 12]
4. El Siglo XX y XXI: El Nacimiento del Extrusor Moderno
Con la llegada de la industria química y los plásticos a mediados del siglo XX, el tornillo regresó a sus orígenes como transportador de fluidos, pero evolucionando drásticamente:
El husillo de extrusión plástica: Se descubrió que al hacer girar un tornillo cónico de alta presión dentro de un cilindro caliente, el plástico en pellet se fundía por la fricción y el calor, saliendo de forma continua.
La era digital (Impresión 3D): Ese mismo principio mecánico perfeccionado hace décadas es el que hoy da vida a los extrusores directos de gránulos (FGF), extrusores de arcilla, hormigón y el ya mencionado Melt Electrowriting(MEW).
¿Te interesa conocer más detalles sobre alguna de estas etapas, como el proceso de estandarización matemática de las roscas o el diseño del tornillo de Arquímedes [1.1]?
Principio físico que esconde
El tornillo esconde detrás de su forma helicoidal un principio físico fundamental: es una máquina simple cuyo secreto matemático es el plano inclinado enrollado sobre un cilindro.
A nivel de física clásica, el tornillo es un multiplicador de fuerza que se rige por la conservación de la energía.
1. El Plano Inclinado Enrollado
Si tomas un trozo de papel con forma de triángulo rectángulo (un plano inclinado) y lo envuelves alrededor de un lápiz cilíndrico, verás que la hipotenusa del triángulo forma exactamente el dibujo de la rosca del tornillo.
El paso de rosca (la distancia entre dos filetes consecutivos) representa la altura del plano inclinado.
La circunferencia del cilindro representa la base del plano inclinado.
2. Multiplicación de Fuerza (Ventaja Mecánica)
El principio físico clave es que recorres una gran distancia lineal (girando) para avanzar una distancia muy pequeña (hacia adelante).
La ley de conservación de la energía dice que el Trabajo de entrada debe ser igual al Trabajo de salida (W = F ⋅ d). Por lo tanto:
Como la distancia que recorre tu mano al dar una vuelta completa al tornillo es mucho mayor que el pequeño milímetro que el tornillo avanza, la física compensa esa diferencia multiplicando drásticamente la fuerza de salida. Por eso, con la fuerza de tus dedos girando un destornillador puedes generar toneladas de presión capaces de unir dos metales o de compactar cemento en una boquilla 3D.
3. En Extrusión e Impresión 3D: El Esfuerzo de Cizalla (Shear Stress)
Cuando el tornillo se usa para bombear o extruir materiales (como en las tecnologías MEX que vimos antes), esconde un segundo principio físico: la transferencia de momento angular a presión lineal a través de la viscosidad.
Al girar el husillo dentro del cilindro metálico, el material atrapado entre los filetes experimenta una fuerza de rozamiento constante contra las paredes fijas del cilindro. Este rozamiento genera dos fenómenos físicos:
Disipación viscosa: El material se calienta y se funde internamente debido a la fricción generada por el propio movimiento (calor mecánico, no eléctrico).
Flujo de arrastre: La energía rotacional del tornillo se convierte en una fuerza de empuje axial (fuerza de empuje hidrodinámica) que acumula una presión masiva hacia la boquilla de salida.
¿Te gustaría ver la fórmula matemática exacta que calcula cuánta fuerza duplica un tornillo según su ángulo de rosca, o prefieres analizar cómo afecta la fricción interna al extruir pastas?
Resumen de la «Llave» Común
Todas ellas obedecen a la regla de oro de la física clásica: lo que ganas en fuerza, lo pagas en distancia.
¿Te interesa que analicemos matemáticamente cómo alguna de estas máquinas en específico se aplica para multiplicar la fuerza de los motores en los sistemas de extrusión industriales?
Los polymers como caballo de Troya o vehículo para el sintetizado de materiales
Sí. «vector de transformación» es más fundamental y técnicamente más preciso que «caballo de Troya», sobre todo es un concepto propio dentro de Pellet Thinking.
La idea es:
El polímero no es necesariamente el material final. Puede ser el vector de transformación que permite dar forma, transportar y procesar otro material hasta convertirlo en la pieza que realmente buscamos.
En impresión con materiales cargados —metal, cerámica, carbono, vidrio, etc.— el polímero cumple varias funciones: aglutina las partículas, les proporciona procesabilidad, permite extruirlas y construir una geometría. Después puede desaparecer mediante debinding, pirólisis u otro proceso, mientras el material funcional permanece y se consolida mediante sinterizado u otro tratamiento.
Por eso distinguiría tres conceptos:
Caballo de Troya → muy buena metáfora divulgativa. El polímero introduce el material difícil de procesar dentro de un proceso sencillo de extrusión.
Vehículo → describe bastante bien su función física, pero es más convencional y pasivo.
Vector de transformación → expresa una idea más amplia: el polímero habilita el paso entre estados y procesos.
Lo converto incluso en un principio de Pellet Thinking:
El polímero como vector de transformación
Material difícil de procesar → partículas + polímero → pellet procesable → extrusión y conformado → pieza verde → eliminación del polímero → sinterizado / transformación → material funcional final
Y aquí hay una idea todavía más interesante: la impresión 3D deja de ser necesariamente el proceso de fabricación final y pasa a ser una etapa de conformado dentro de una cadena de transformación.
Eso conecta perfectamente con el planteamiento general: no pensar en el pellet como “plástico para imprimir”, sino como un formato intermedio capaz de transportar materiales a través del proceso de fabricación.
Los primeros años de mi infancia los viví en un pueblo tan pequeño que a durante largos periodos de tiempo solo lo habitaba mi familia. Y ni siquiera eso del todo: mis hermanos estudiaban fuera y mis padres se separarían más tarde.
No llegaban los coches. Aún hoy no llega ningún vehículo. Para entrar o salir había que caminar algo menos de un kilómetro. Cargar cosas. Sacar cosas. Eso era trabajo de mayores.
Pero yo era el pequeño. El que menos pesaba. Así que la basura era cosa mía.
Aquel lugar, perdido en medio de la naturaleza, ya tenía energía solar e hidráulica por pura necesidad hace casi 40 años. No por ideología. Por supervivencia.
Y allí la basura sí era un problema real. No había servicio de recogida. Había que sacarla del pueblo.
No era mucha. Mi madre conocía los secretos de la huerta, de la ganadería, de la recolección. Así que casi todo volvía a la tierra o nunca llegaba a ser residuo.
Solo quedaban algunos envases: galletas y Colacao, que me encantaba desayunar a todas horas.
Yo iba encantado. Caminando, con una bolsa en la mano, dándole patadas juguetonas como si fuera una pelota.
La agarraba fuerte, como si supiera que si me encargaba bien de ella mi madre me compraría más galletas.
Quizá no lo sabía entonces, pero aquel niño ya estaba aprendiendo algo importante:
Que lo que desechas pesa. Que sacarlo cuesta. Y que la basura, cuando no desaparece por arte de magia, te obliga a pensar qué haces con ella.
Mucho antes de máquinas, mucho antes de proyectos, todo empezó ahí.
Mi madre me contó un cuento cuando era pequeño. El cuento de la necesidad.
Un padre enviaba a su hijo con un burro cargado por un camino. Antes de salir le dio un consejo:
—Si en algún momento te ves en un apuro, llama a la Necesidad. Ella vendrá a ayudarte.
Al cabo de un rato, el burro tropezó y toda la carga cayó al suelo. El muchacho, recordando las palabras de su padre, comenzó a gritar:
—¡Necesidad! ¡Necesidad! ¡Ven a ayudarme!
Esperó. Nadie apareció.
Volvió a gritar una y otra vez.
—¡Necesidad! ¡Necesidad!
El silencio fue la única respuesta.
Después de un buen rato comprendió que nadie iba a acudir. Se arremangó, pensó cómo hacerlo, reorganizó la carga, levantó los bultos uno a uno y continuó su camino.
Al regresar a casa le dijo a su padre:
—Padre, llamé a la Necesidad y nunca vino.
El padre sonrió y respondió:
—Claro que vino. Fue ella quien te obligó a pensar. Fue ella quien te dio la fuerza para resolver el problema. La Necesidad nunca hace el trabajo por ti; hace que descubras que puedes hacerlo tú mismo.
La enseñanza
La moraleja no es que pedir ayuda sea malo. Es otra:
Mientras crees que alguien vendrá a salvarte, esperas. Cuando entiendes que nadie vendrá, aparece el ingenio.
Es una idea muy arraigada en la cultura popular y resume el refrán:
“La necesidad agudiza el ingenio.”
También conecta con otra reflexión interesante: la innovación rara vez nace de la comodidad. Casi todos los grandes avances técnicos, científicos o personales surgieron porque existía una necesidad que obligaba a encontrar una solución.
Por eso este cuento encaja muy bien con el mensaje que quieres transmitir en tu podcast o libro sobre fabricación e innovación: la tecnología no nace por capricho; nace porque alguien tuvo un problema que nadie más iba a resolver. Ese es, en el fondo, el origen de casi toda invención.
Puede parecer una cantidad ridícula, pero para mí fueron como ese primer billete que uno debería enmarcar. En realidad eran cinco, y todavía hoy conservo el correo que lo demuestra.
Screenshot
La historia empieza unos años antes, alrededor de 2017.
Mi proyecto apenas estaba naciendo. Cada fin de semana recorría todas las ferias y eventos tecnológicos a los que podía permitirme asistir. No tenía apenas dinero, pero sí una convicción enorme de que la impresión 3D con pellets tenía sentido.
En uno de aquellos eventos, en la capital, había preparado todo con el máximo cuidado. Llevaba una versión mejorada del prototipo, la máquina perfectamente ajustada y unos pocos gramos de material que había conseguido reunir para hacer las demostraciones.
Llegó el momento.
Descargué el equipo, monté el expositor, conecté todos los cables…
Y nada.
La electrónica había muerto.
Probablemente era la decimonovena placa que quemaba durante el desarrollo. En ese instante sentí que el viaje, el esfuerzo y el evento habían terminado antes incluso de empezar.
No tenía máquina.
No tenía demostración.
Solo tenía un proyecto roto.
Entonces recordé dónde estaba.
Aquello era una feria maker. Allí se hablaba continuamente de código abierto, de compartir conocimiento y de ayudarse entre personas que construyen cosas.
Así que respiré hondo y me acerqué al expositor de al lado.
—¿No tendréis por casualidad un Arduino y una RAMPS olvidados en algún cajón?
No era una tienda. Era un FabLab.
No me preguntaron cuánto iba a pagar.
No pidieron nada a cambio.
Simplemente alguien rebuscó entre sus cosas y me dejó una placa. Nueva, usada… me daba exactamente igual. Solo quería que la máquina volviera a respirar.
La conecté con un cuidado casi quirúrgico. Cable por cable. Sin margen para otro error. Cargué el firmware.
Enter.
La máquina arrancó.
Qué alivio.
Con la demostración ya funcionando, una de las personas del FabLab se quedó observando el extrusor durante un buen rato.
Entonces hizo una pregunta.
—¿Eso es un extrusor de pellets?
Empecé a explicar el proyecto, cómo funcionaba, qué ventajas tenía y por qué creía que podía cambiar muchas cosas.
Entonces me sorprendió.
Me dijo que conocía el proyecto original de Richard Horne y que incluso había intentado construir uno.
Pero no había funcionado.
Yo tampoco había partido de aquel diseño. Había terminado desarrollando mi propia versión porque necesitaba resolver problemas diferentes.
Entonces me hizo otra pregunta.
—¿Podrías compartir los archivos?
No tuve que pensarlo.
Se los envié.
Los modelos 3D, el firmware y todo lo que podía serle útil.
Durante mucho tiempo había convivido con una duda.
¿Patentar?
¿Liberar?
Pero aquel día no existía ninguna duda.
Le debía una.
Si aquella persona no hubiera sacado una placa de un cajón para ayudar a un desconocido, mi máquina nunca habría funcionado ese día.
Compartir mi trabajo era simplemente una cuestión de honestidad.
De reciprocidad.
De ese código no escrito que existe dentro de la comunidad maker y que, sin darte cuenta, acaba guiando decisiones que cambian una vida.
De vuelta a casa me esperaban casi trescientos kilómetros de carretera.
Durante todo el viaje no dejé de darle vueltas a la cabeza.
Había aprendido prácticamente todo gracias a una comunidad que compartía conocimiento sin esperar nada a cambio.
Y acababa de cruzar una línea invisible.
Ya había compartido mi trabajo con alguien porque confiaba en él.
Entonces apareció una pregunta incómoda.
¿Por qué solo con él?
¿Por qué no con todo el mundo?
Nada más llegar a casa abrí una cuenta en el gran repositorio de la época, Thingiverse.
Subí todos los archivos.
Cerré el ordenador.
Y aquella noche dormí en paz.
El lunes siguiente todo seguía igual.
Seguía trabajando por cuenta ajena.
Seguía dedicando todas las horas libres al proyecto.
Seguía avanzando despacio.
Pero había una diferencia.
La misión continuaba.
Meses después recibí un correo muy extraño.
No entendía si MakerBot me estaba cobrando algo o si, por el contrario, me acababa de pagar.
Lo leí varias veces.
No encontraba sentido.
¿Por qué MakerBot Industries me enviaba cinco dólares?
¿Qué les había vendido yo?
La respuesta estaba delante de mis ojos.
Thingiverse pertenecía entonces a MakerBot Industries.
Aquellos cinco dólares eran un reconocimiento por las miles de personas que habían descargado los archivos del Pellet Extruder que había compartido.
No eran cinco dólares.
Eran miles de personas diciendo, sin conocerme de nada:
«Esto nos interesa.»
Aquel correo cambió por completo mi forma de ver el proyecto.
Hasta entonces mi objetivo había sido enseñar el extrusor en las ferias a las que podía llegar en coche.
Desde ese día entendí que ya no estaba hablando con las personas que tenía delante.
Estaba hablando con el mundo.
Si había miles de personas descargando aquellos archivos, significaba que no estaba solo.
Había una necesidad real.
Y quizá, solo quizá, aquello podía convertirse en algo mucho más grande de lo que jamás había imaginado.
Ese fue el día en que dejé de remar para llegar a la siguiente feria.
Tiempo atrás (2010) motivado por la autosuficiencia y la necesidad yo hacía Bio-Diesel casero no tanto para autoconsumo sino para el consumo de mi auto. ver enlace
Mientras los más adelantados gastaban horas o días en montar sus propias impresoras, yo no podía perder el tiempo y en cuanto pude me compre una ya montada. 2mil eurazos en 2012 un dinosaurio en comparación con el mismo precio actual (2026) de una maquina interplanetaria por lo menos.
Añoraba los buenos tiempos de mi primer trabajo (2006) en los que tenía en mis manos lo que pocas horas antes diseñaba en el ordenador, ver currículo sin actualizar.
Pero eso no era como ahora (2026) darle al botón, entre lo que no servía y lo que fallaba tiraba kilos y no por las purgas precisamente.
De nuevo motivado por la autosuficiencia me puse manos a la obra. La idea era genial, conseguí un par de kilos de un amigo que inyectaba pellets, me preparo algo casero con una buena broca, la más grande y a fundir.
Fundir, fundía bien, a pesar de la precariedad del prototipo, pero enfriar y bobinar sin perder el diámetro era un infierno sin planificar.
Un buen día, no re cuerdo cuando, pero me encontré con este video de Richard Horne publicado en diciembre de 2014, ahí cambió el concepto.
No tengo que hacer bobinas, sólo tengo que hacer que se mueva!
Tardé 3 interminables meses en hacer el funcionar el primer prototipo con una broca para hacer agujeros, en este caso más pequeña, tiene que entrar en la máquina.
Había presión, se acercaba la segunda edición 3d Printer Party 2015
3D Printer Party May 2015, Leon, Spain
Me impregné en la cultura maker y conocí lo que ahora ya son viejos amigos.
A partir de aquel entonces empezó la verdadera carrera.
En la siguiente edición me invitaron a dar una charla sobre software de diseño 3d , no encuentro la grabación pero aquí os dejo la presentación en Prezi
Hubo muchas ediciones, entrevista en Printer Party 2018
Continúa el gran plan: hacer el tornillo, parecía fácil
Hacer la primera broca o tornillo me costó tres días, a mano.
Cuando lo conseguí le monté una pagina web en blogspot y la llamé v1.
Siguiente paso, industrializar. Hice lo que se suponía tenía que hacer un ingeniero, el diseño 3d, el plano de taller, seleccioné proveedores, pedí presupuestos…
Me decían que eso no lo podían hacer y todo tipo de excusas o bien directamente no me hacían caso, hasta que me harté y dije:
Me la hago yo.
Por aquel entonces trabajaba a diario programando mecanizados en máquinas CNC de más de 3 metros de largo y empezaba a descubrir sus secretos.
Acabé despiezando la impresora porque necesitaba sus órganos para cocinar un centro de mecanizado CNC que pudiera hacer un tornillo muchas veces y que sean iguales o al menos se parezcan.
